Cuando falla un transformador de aceite, la causa principal puede parecer simple: sobrecalentamiento, falla del aislamiento o un disparo repentino. En realidad, el aislamiento sólido suele ser el “multiplicador silencioso” detrás de escena: influye en la rigidez dieléctrica, el envejecimiento térmico, la estabilidad mecánica bajo fuerzas de cortocircuito y qué tan bien el sistema de aceite se mantiene limpio y seco durante años de servicio.
Este artículo desglosa lo queMateriales de aislamiento eléctrico en transformadores tipo aceiterealmente lo hacen, donde los compradores e ingenieros que se queman con mayor frecuencia (literal y financieramente) y cómo elegir materiales que sobrevivan a la fabricación, el envío, el secado, Impregnación de aceite y funcionamiento a largo plazo. También obtendrá una lista de verificación lista para la adquisición, una tabla de comparación y una solución de problemas. sección que le ayuda a conectar los síntomas con las causas a nivel material.
Punto débil 1: "Mismo nombre, rendimiento diferente".
Dos materiales pueden etiquetarse de manera similar (por ejemplo, “cartón prensado”), pero difieren enormemente en cuanto a uniformidad de densidad, nivel de impureza, contenido de humedad y resistencia a la compresión. Esas diferencias se manifiestan más tarde como una impregnación desigual del aceite, puntos calientes locales o Descarga parcial en bordes afilados.
Punto débil 2: "Pasó la inspección entrante y luego falló en el ensamblaje".
El aislamiento sólido es sensible al manejo. Una tabla limpia puede convertirse en una fuente de contaminación si se corta en equipos polvorientos. almacenados en aire húmedo o tocados sin controles básicos de limpieza, especialmente antes del proceso de secado y aspiración del aceite.
Punto débil 3: "El margen térmico se ha comido".
Si el sistema de aislamiento se trata como una mercancía, el transformador puede perder espacio térmico. Una vez aislamiento a base de celulosa siglos, la degradación es difícil de revertir. El resultado es una menor esperanza de vida y un mayor riesgo en condiciones de sobrecarga.
Punto débil 4: "Las condiciones del campo no coinciden con las del laboratorio".
Incluso un sistema de aislamiento bien diseñado puede verse afectado si el control de la humedad, la limpieza del aceite y las rutinas de mantenimiento son deficientes. La contaminación por aceite y la entrada de agua reducen la rigidez dieléctrica y aceleran el envejecimiento del aislamiento tanto líquido como sólido.
Verificación de la realidad:La mayoría de las fallas de aislamiento no son causadas por un solo defecto dramático. Son causados por pequeños compromisos. apilamiento: selección de material + calidad de corte + humedad + secado imperfecto + contaminación + estrés operativo. El objetivo es detener la acumulación temprano.
En un transformador sumergido en aceite, el aislamiento líquido (aceite) y el aislamiento sólido (papel/cartón/compuestos) están diseñados para funcionar juntos. El aceite fluye para enfriar y llenar los huecos; El aislamiento sólido proporciona un espacio estable, resistencia mecánica y trayectorias dieléctricas controladas. Cuando se hace bien, el sistema resiste el estrés eléctrico y el calor mientras mantiene estable la geometría de los devanados durante décadas.
Los cuatro trabajos que debes especificar
La mayoría de las decisiones de compra se vuelven más fáciles cuando se vincula cada familia de materiales a una “zona” de transformador. A continuación se muestra un mapa práctico que puede utilizar al seleccionarMateriales de aislamiento eléctrico en transformadores tipo aceite.
Papeles a base de celulosa
Tableros prensados y transformadores de celulosa
Celulosa mejorada térmicamente
Compuestos de alta temperatura
Utilice esto como un atajo para tomar decisiones. No reemplaza los cálculos de diseño, pero le ayuda a evitar discrepancias obvias. al seleccionarMateriales de aislamiento eléctrico en transformadores tipo aceite.
| familia de materiales | Uso típico del transformador | Fortalezas | Vigilancias |
|---|---|---|---|
| papel kraft | Aislamiento entre capas y de plomo, aplicaciones generales de bobinado | Buena impregnación de aceite, rendimiento probado y rentable | Sensibilidad a la humedad, el envejecimiento se acelera con el calor y la contaminación. |
| papel crepé | Envolturas de plomo, formas que requieren flexibilidad | Conformable, bueno para geometrías complejas, estable después de la impregnación con aceite. | Requiere un manejo limpio; Las arrugas y los desechos pueden crear puntos de tensión locales. |

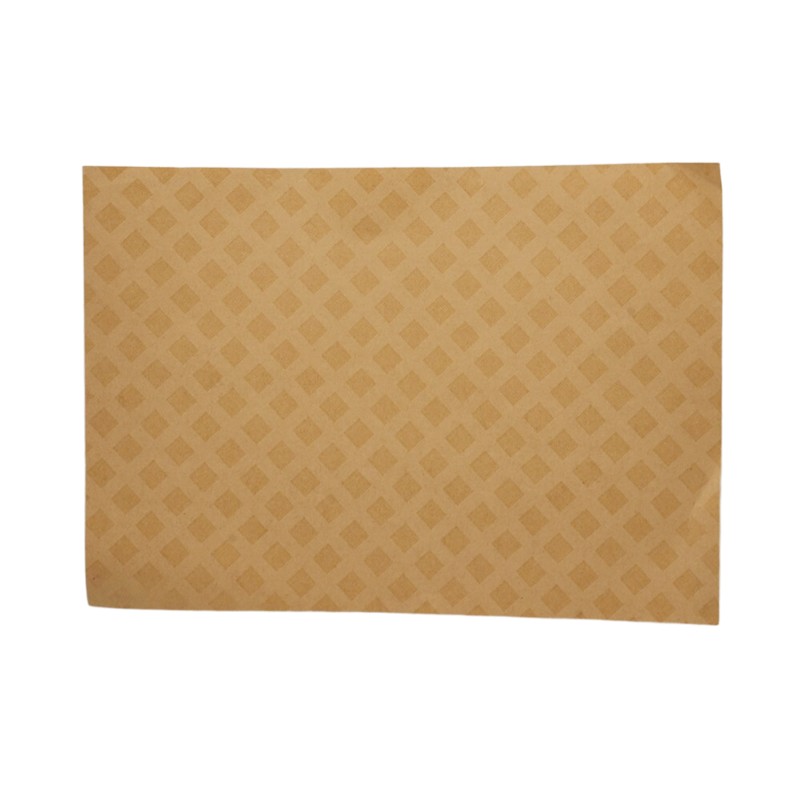

| Papel con puntos de diamante | Aislamiento entre vueltas o en capas donde la unión/bloqueo ayuda | Mejora la estabilidad del bobinado y admite un espaciado constante | La disciplina del proceso importa; el secado inadecuado o la contaminación reducen los beneficios |

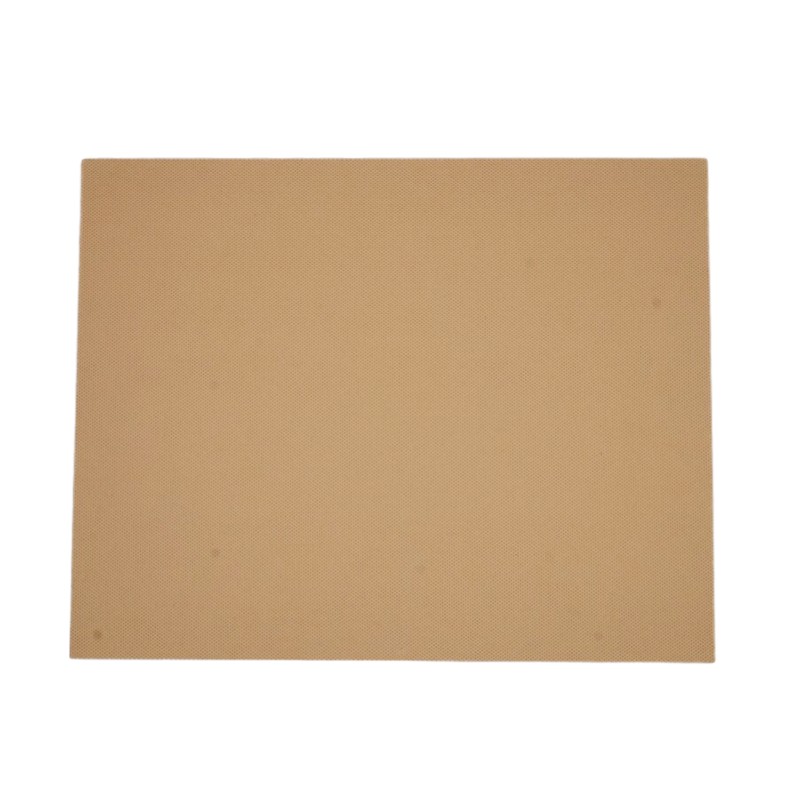

| Cartón prensado precomprimido | Barreras, espaciadores, piezas aislantes de extremos, bloques de soporte. | Estabilidad mecánica, ayuda a mantener espacios libres críticos. | La uniformidad de la densidad y el control de la humedad son esenciales. |
| Celulosa mejorada térmicamente | Aplicaciones de papel con mayor margen térmico | Mejor resistencia al envejecimiento térmico en comparación con las opciones de celulosa estándar | Todavía necesita un control estricto de la humedad y un procesamiento de aceite limpio. |
| Materiales a base de aramida | Zonas más calientes o diseños que requieren mayor estabilidad térmica | Mayor tolerancia a la temperatura, buena para diseños exigentes | Se deben verificar el costo, la compatibilidad del diseño y la configuración del proceso. |
| Laminados de resina de fibra de vidrio | Componentes aislantes estructurales en determinadas arquitecturas de transformadores. | Fuertes propiedades mecánicas, buena estabilidad dimensional. | El acabado y la limpieza de los bordes son importantes; Confirmar la compatibilidad del aceite y los límites de aplicación. |
A continuación se muestra un flujo de trabajo que puede entregar a un equipo de adquisiciones y a un equipo de montaje sin iniciar una guerra civil. Obliga a formular las preguntas correctas desde el principio, antes de que usted se quede atascado reelaborando bobinas o persiguiendo descargas parciales en las pruebas finales.
Paso 1 Defina las tensiones operativas en un lenguaje sencillo
Paso 2 Traducir tensiones en requisitos de materiales
Paso 3 Redactar especificaciones de adquisición que impidan sustituciones "parecidas"
Consejo para el comprador:Si el proveedor no puede explicar cómo se comporta su material durante el secado y la impregnación de aceite, no estás comprando aislamiento, estás comprando incertidumbre.
puedes comprar excelenteMateriales de aislamiento eléctrico en transformadores tipo aceitey aun así terminar con un rendimiento débil si los trata como papel de embalaje normal o cartón genérico. Estas reglas son simples y económicas, pero evitan fallas costosas.
Almacén y embalaje
Corte y mecanizado
Mentalidad de secado e impregnación de aceite.
El paso de secado no consiste simplemente en “sacar la humedad”. Está preparando el aislamiento sólido para aceptar el aceite de manera uniforme y evitar huecos. Los vacíos son el lugar donde le gusta vivir a la descarga parcial. Si su proceso se apresura, el transformador puede pasar las pruebas iniciales y luego degradarse más rápido en el servicio.
Una relación con los proveedores se vuelve dramáticamente más fluida cuando se alinea con la “evidencia de calidad”. En lugar de promesas vagas, solicite documentación que respalde la repetibilidad.
Si busca componentes moldeados o piezas aislantes cortadas a medida, agregue estas dos preguntas: (1) ¿Cómo se controla el polvo durante el mecanizado? (2) ¿Cómo se terminan los bordes para reducir la concentración de tensión eléctrica?
Cuando algo sale mal, el tiempo desaparece rápidamente: los cronogramas de producción se retrasan, las fechas de entrega a los clientes cambian y todos comienzan a trabajar. culpando a la última persona que tocó el transformador. Esta sección le ayuda a identificar rápidamente los posibles contribuyentes al aislamiento.
Síntomas comunes y sospechosos a nivel material
Si desea un único proveedor que pueda satisfacer múltiples necesidades de aislamiento para construcciones de transformadores de tipo aceite, asóciese con un proveedor enfocado El fabricante puede reducir la carga de trabajo de calificación y mejorar la coherencia entre proyectos.Suzhou Hanyao nuevos materiales Co., Ltd. proporciona una cartera que cubre artículos de aislamiento sólido de uso común para aplicaciones de transformadores de tipo aceite, junto con la producción. y soporte de pruebas que ayuda a los compradores a mantener el rendimiento del material constante de un lote a otro.
Cuando eso es lo más importante
Tratándolo como material básico intercambiable. Pequeñas diferencias en densidad, humedad, limpieza y calidad de mecanizado. puede crear huecos, puntos de tensión agudos y envejecimiento acelerado después de la impregnación con aceite.
No siempre. Muchos problemas de confiabilidad provienen del control de la humedad, la contaminación y la disciplina del proceso, no solo de la clase de calor. Una mayor estabilidad térmica ayuda cuando el punto crítico de diseño o el perfil de carga lo exige, pero debe combinarse con un fuerte control del proceso.
La humedad reduce la rigidez dieléctrica y acelera el envejecimiento del aislamiento sólido. También aumenta el riesgo de descarga parcial. al soportar condiciones eléctricas desfavorables, especialmente cuando el secado y la impregnación no están optimizados.
Comience con comprobaciones de espesor, detección visual de defectos, integridad del embalaje y revisión de la documentación del lote. Lo más importante, Confirme las condiciones de almacenamiento y cuánto tiempo estuvieron expuestos los materiales antes de su llegada. La disciplina simple detecta muchos problemas a tiempo.
Controle el acabado de los bordes, mantenga limpio el mecanizado, elimine el polvo, evite las esquinas afiladas y asegúrese de que se hayan secado y se haya impregnado con aceite. a fondo para evitar huecos. La prevención de la EP se trata menos de un material milagroso y más de una ejecución consistente.
Los mejores transformadores no dependen de la suerte: dependen de materiales que cumplan con las demandas eléctricas, térmicas y mecánicas del diseño. y en procesos que mantengan esos materiales limpios, secos y correctamente impregnados. cuando tu eligesMateriales de aislamiento eléctrico en transformadores tipo aceiteCon una mentalidad de prevención de fallas, usted reduce el retrabajo, protege el rendimiento de las pruebas y mejora la confiabilidad a largo plazo en el campo.
Si está seleccionando papeles aislantes, tableros prensados o componentes aislantes moldeados para un proyecto de transformador de tipo aceite y desea soporte que sea práctico (no genérico),contáctanoscon su clase de voltaje, dimensiones clave y notas de aplicación, entonces podemos ayudarle a encontrar el sistema de aislamiento adecuado para sus requisitos de construcción y suministro.
