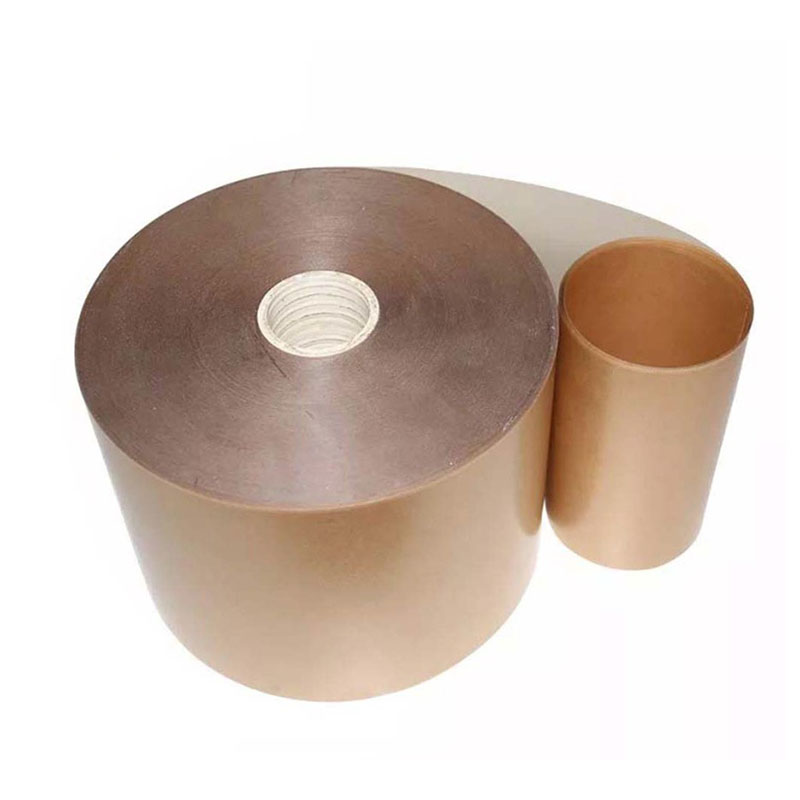

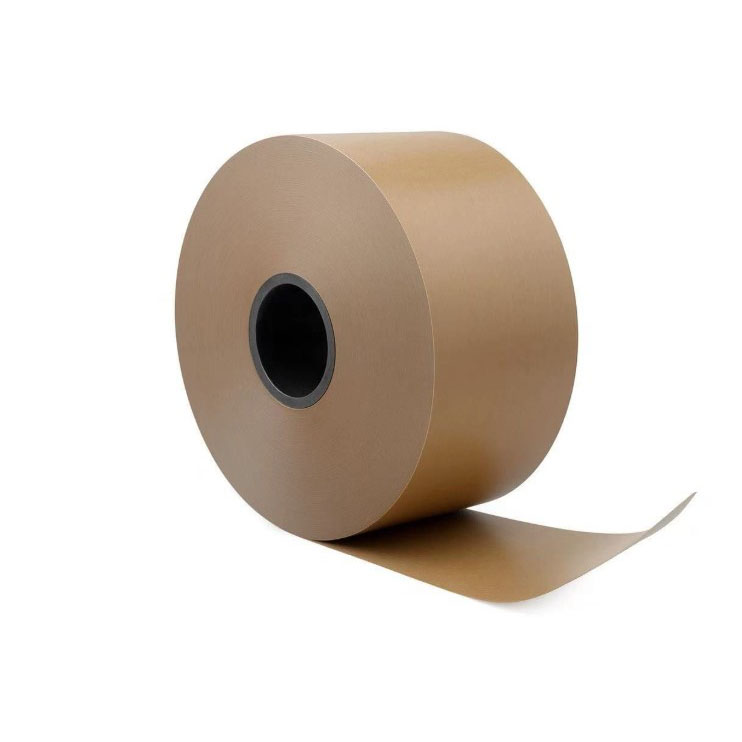

El papel para condensadores laminado con película de poliéster PMP del fabricante Hanyao es un material aislante doble o multicapa formado uniendo firmemente papel de condensador de celulosa y película de poliéster a través de procesos específicos (como prensado en caliente o unión). El uso de papel para condensadores o película de poliéster por sí solo tiene sus ventajas y desventajas, pero al combinarlos se logran "ventajas complementarias y cancelación mutua de desventajas".
El papel condensador tiene una estructura de fibra porosa, lo que facilita que el aceite aislante (agente impregnante) penetre completamente en él. Sin embargo, todavía contiene impurezas y debilidades, tiene poca resistencia a la corona local y es propensa al envejecimiento. La película de poliéster tiene una resistencia eléctrica extremadamente alta, baja pérdida dieléctrica, propiedades químicas estables y buena resistencia a la corona. Sin embargo, su superficie es muy densa y lisa, lo que dificulta la penetración de los agentes impregnantes. Los pequeños espacios de aire del interior son propensos a sufrir descargas parciales bajo alto voltaje, lo que provoca averías.
Después de la laminación, la película de poliéster actúa como "principal agente aislante", mientras que el papel del condensador actúa como "canal de impregnación", eliminando debilidades y mejorando la tensión soportada general.
| NO. | Artículo | unidad | Valor | ||||
| 1 | Espesor nominal | milímetros | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Desviación de espesor | milímetros | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Cuantitativa nominal y desviación | g/m3 | 65±7 | 80±8 | 90±9 | 100±10 | 140±14 |
| 4 | Resistencia a la tracción (longitudinal) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Tensión de ruptura | kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Adhesión normal | Sin capas | |||||
| 7 | Adhesión térmica（130±2℃ 10min） | Sin capas, sin espuma, sin flujo de pegamento | |||||
| 8 | Contracción(%) | <3 | |||||
Descargo de responsabilidad: Las cifras de rendimiento, los parámetros y las características descritas son valores típicos bajo condiciones de prueba específicas y pueden variar en aplicaciones reales. No constituyen una garantía de rendimiento en todas las condiciones. Los usuarios son responsables de verificar la idoneidad del producto para la aplicación prevista.
1.El papel de condensador laminado con película de poliéster PMP puede soportar temperaturas de hasta 130 ℃
2. Tiene buena resistencia mecánica y propiedades dieléctricas.
3.Se curará a una temperatura mínima de 120 ℃ durante 6 horas o 120 ℃ durante 2 horas a ℃, o 1,5 horas a 160 ℃.
4.Se utiliza principalmente para fundir transformadores de voltaje, motores especiales de clase E y otros equipos eléctricos.
