Dentro de cada transformador lleno de aceite se libra constantemente una batalla silenciosa contra las averías eléctricas. Los devanados del transformador transportan altos voltajes y el aceite circula para enfriarlos y aislarlos. Pero el petróleo por sí solo no es suficiente. Entre las espiras de los devanados, entre los devanados y el núcleo, y entre los devanados y el tanque, hay capas de un humilde material que realiza una de las funciones más críticas de todo el sistema: el papel kraft de aislamiento eléctrico. Sin este documento, el transformador fallaría en cuestión de minutos. El papel proporciona la barrera dieléctrica que previene fallas eléctricas y lo hace mientras soporta temperaturas que degradarían el papel común en horas. Es el héroe anónimo de los materiales de aislamiento eléctrico en transformadores tipo aceite.

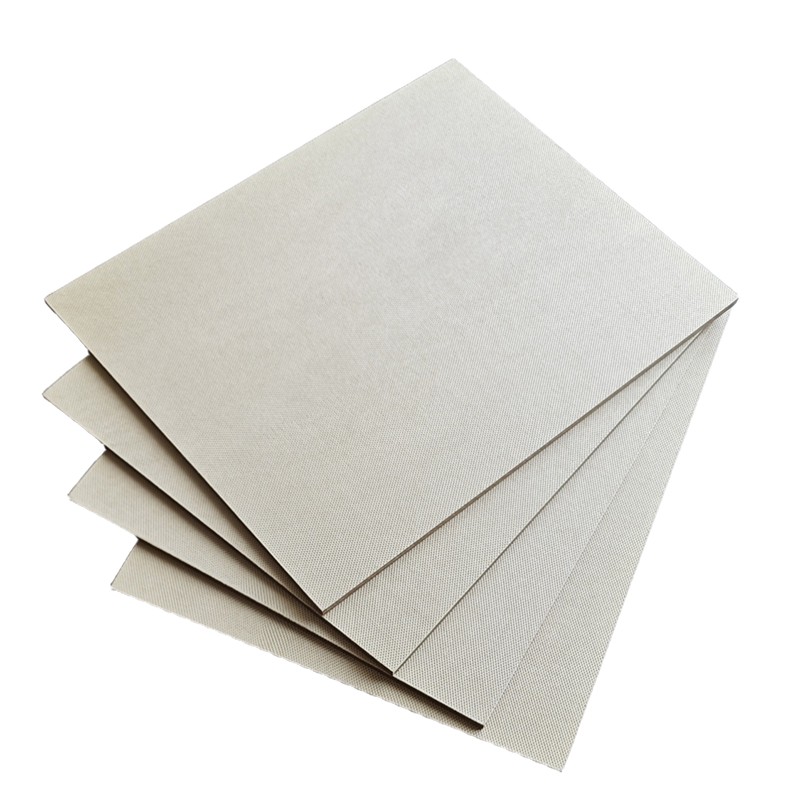

Entonces, ¿cómo satisface el papel kraft para aislamiento eléctrico las necesidades generales de aislamiento de los transformadores de aceite? La respuesta está en una combinación de propiedades exclusivas de este material. Tiene una alta rigidez dieléctrica, lo que significa que puede soportar altos voltajes sin fallar. Tiene una excelente estabilidad térmica, manteniendo sus propiedades a temperaturas de hasta 105°C o superiores. Tiene un bajo contenido de humedad y resiste la absorción de humedad, lo cual es fundamental porque la humedad degrada el rendimiento del aislamiento. Es compatible con el aceite de transformador, formando un sistema de aislamiento sinérgico. Y es mecánicamente lo suficientemente fuerte como para soportar las tensiones del bobinado y el montaje. Este artículo examinará cada una de estas propiedades en detalle técnico, explicando cómo el papel kraft con aislamiento eléctrico cumple con los exigentes requisitos de los transformadores de aceite. También proporcionaremos especificaciones y datos de rendimiento de nuestra fábrica, Suzhou Hanyao New Materials Co., Ltd., que ha estado suministrandoMateriales de aislamiento eléctrico en transformadores tipo aceitea los fabricantes durante más de una década.

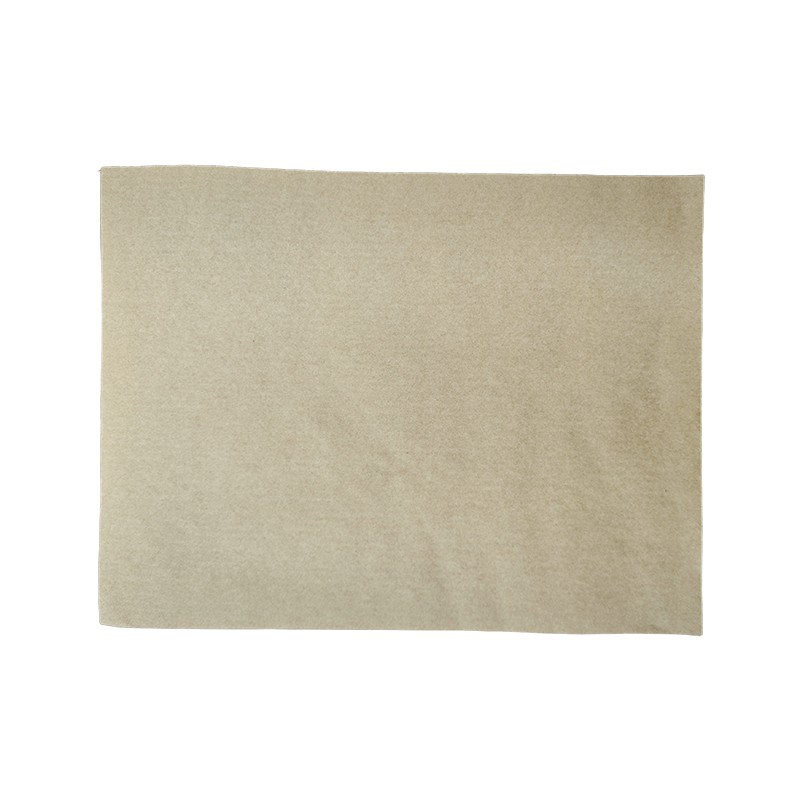

El papel kraft para aislamiento eléctrico es un tipo especializado de papel fabricado a partir de pulpa de madera blanda sin blanquear mediante el proceso de pulpa kraft. El término "kraft" proviene de la palabra alemana que significa resistencia y describe con precisión la característica más importante del papel. A diferencia del papel común, que está hecho de fibras cortas y aditivos químicos, el papel kraft para aislamiento eléctrico está hecho de fibras de celulosa largas y intactas que forman una red densa y entrelazada. Esta red proporciona la resistencia mecánica y la integridad dieléctrica necesarias para el aislamiento del transformador. El papel se produce en una variedad de espesores, de 50 micrómetros a 250 micrómetros, y en una variedad de gramajes, de 60 gsm a 200 gsm.
La razón por la que el papel kraft para aislamiento eléctrico se ha convertido en el estándar para los transformadores de aceite no es una propiedad única, sino una combinación de propiedades que ningún otro material puede igualar a un costo comparable. El papel es un excelente dieléctrico, con una resistencia a la rotura de 8-12 kV/mm cuando está seco. Es térmicamente estable, con una temperatura de funcionamiento continuo de 105 °C y una capacidad a corto plazo de hasta 120 °C. Es mecánicamente fuerte, con una resistencia a la tracción de 80-120 MPa en la dirección de la máquina. Es químicamente compatible con el aceite de transformador, formando un sistema de aislamiento sinérgico mayor que la suma de sus partes. Y está fácilmente disponible, es rentable y fácil de procesar en la fabricación de transformadores. Nuestra fábrica enSuzhou Hanyao nuevos materiales Co., Ltd.ha estado produciendo materiales de aislamiento eléctrico en transformadores tipo aceite durante más de una década y hemos visto estas propiedades validadas en miles de instalaciones en todo el mundo.
La siguiente tabla resume las propiedades clave del papel kraft para aislamiento eléctrico y las compara con otros materiales de aislamiento de transformadores comunes.
| Propiedad | Papel kraft | Nomex (aramida) | Película de poliéster |
| Rigidez dieléctrica (kV/mm) | 8 - 12 | 20 - 30 | 100 - 200 |
| Temperatura de funcionamiento continuo (°C) | 105 | 220 | 130 |
| Resistencia a la tracción (MPa) | 80 - 120 | 50 - 80 | 150 - 250 |
| Compatibilidad con el aceite | Excelente | Bien | Justo |
| Costo | Bajo | Alto | Medio |
| Aplicación típica | Transformadores de distribución y potencia. | Transformadores de alta temperatura | Condensadores, aplicaciones especiales. |
El predominio del papel kraft aislante eléctrico no es casual. Es el resultado de décadas de investigación y desarrollo por parte de fabricantes de papel y diseñadores de transformadores. El papel se ha optimizado para las demandas específicas de los transformadores de aceite y sigue siendo el material elegido para la gran mayoría de los transformadores de distribución y potencia fabricados en la actualidad. En nuestra fábrica, estamos orgullosos de contribuir a este legado produciendo materiales de aislamiento eléctrico de alta calidad en transformadores tipo aceite que cumplen con las especificaciones más exigentes.
La función principal del papel kraft para aislamiento eléctrico en un transformador tipo aceite es proporcionar una barrera dieléctrica entre los componentes conductores. El papel se envuelve alrededor de los conductores de cobre o aluminio que forman los devanados del transformador. También se utiliza para separar los devanados del núcleo y entre sí. La rigidez dieléctrica del papel determina cuánto voltaje puede soportar antes de descomponerse. Cuando se aplica un voltaje a través del papel, el material se polariza y el campo eléctrico se distribuye por todo el espesor del papel. Si el voltaje excede la rigidez dieléctrica del papel, el material se descompone y se forma un camino conductor. Esto resultaría en un cortocircuito y una falla catastrófica del transformador.
La rigidez dieléctrica del papel kraft aislante eléctrico está determinada por su densidad, espesor y contenido de humedad. El papel de mayor densidad tiene una estructura de fibra más compacta, lo que aumenta su rigidez dieléctrica. El papel más grueso tiene un mayor voltaje de ruptura pero también es más rígido y más difícil de enrollar. El contenido de humedad es fundamental: incluso un 1% de humedad puede reducir la rigidez dieléctrica en un 50% o más. Por este motivo, el papel se seca y se impregna de aceite al vacío antes de poner en servicio el transformador. El aceite llena los huecos entre las fibras del papel y desplaza la humedad, restaurando la rigidez dieléctrica. La siguiente tabla muestra la rigidez dieléctrica del papel kraft con aislamiento eléctrico en diferentes niveles de humedad.
| Contenido de humedad (%) | Rigidez dieléctrica (kV/mm) | Notas |
| 0,1 (seco) | 10 - 12 | Típico después del secado al vacío |
| 0.5 | 8 - 10 | Aceptable para la mayoría de las aplicaciones. |
| 1.0 | 5 - 7 | Requiere secado adicional |
| 2.0 | 3 - 4 | No aceptable para transformadores de alto voltaje. |
| 4.0 | 1 - 2 | Degradación severa |
En nuestra fábrica fabricamos materiales de aislamiento eléctrico sobre transformadores tipo aceite con una rigidez dieléctrica de 10-12 kV/mm con un contenido de humedad del 0,1%. También brindamos soporte técnico a nuestros clientes para garantizar que el papel esté adecuadamente seco e impregnado antes de su uso. El rendimiento dieléctrico del papel se verifica mediante pruebas de rutina de acuerdo con IEC 60243 y ASTM D149. Este riguroso control de calidad garantiza que nuestro papel kraft para aislamiento eléctrico cumpla con los exigentes requisitos de los transformadores de aceite.
La estabilidad térmica del papel kraft para aislamiento eléctrico es un factor crítico para determinar la vida útil de un transformador de aceite. El papel está expuesto a temperaturas de funcionamiento continuas de 80-105°C, con variaciones breves a 120°C o más durante condiciones de sobrecarga. Durante una vida útil de 30 años, el papel sufre una lenta degradación térmica, lo que reduce su resistencia mecánica y, finalmente, su rigidez dieléctrica. La tasa de degradación está determinada por la temperatura y la presencia de oxígeno y humedad. El papel se clasifica por su clase térmica, que indica la temperatura máxima de funcionamiento continuo. Las clases térmicas más comunes para el aislamiento de transformadores son A (105°C), E (120°C), B (130°C) y F (155°C).
La degradación térmica de la celulosa es una reacción química de primer orden. La velocidad de degradación sigue la ecuación de Arrhenius, que establece que la velocidad de reacción se duplica por cada aumento de temperatura de 8 a 10 °C. Esto significa que la vida útil del papel se reduce a la mitad por cada aumento de 8 a 10 °C en la temperatura de funcionamiento. Esta relación es la base de las curvas de "vida de aislamiento" utilizadas en el diseño de transformadores. La estabilidad térmica del papel se ve reforzada por la eliminación de oxígeno y humedad durante el proceso de fabricación. La impregnación del papel con aceite de transformador también ayuda a frenar la degradación al excluir el oxígeno. La siguiente tabla muestra la vida útil esperada del papel kraft con aislamiento eléctrico a diferentes temperaturas de funcionamiento.
| Temperatura de funcionamiento (°C) | Vida esperada (años) | Notas |
| 80 | 50+ | Condiciones de funcionamiento normales |
| 95 | 25 - 30 | Temperatura típica del punto caliente |
| 105 | 15 - 20 | Calificación continua máxima |
| 120 | 5 - 8 | Condición de sobrecarga |
| 140 | 1 - 2 | Sobrecarga de emergencia |
Nuestra fábrica en Suzhou Hanyao New Materials Co., Ltd. produce materiales de aislamiento eléctrico en transformadores tipo aceite con una clase térmica de 105 °C, y también podemos suministrar papel con estabilidad térmica mejorada para aplicaciones de temperatura más alta. Realizamos pruebas de envejecimiento acelerado de nuestro papel para verificar su rendimiento térmico. En estas pruebas, el papel se envejece a temperaturas elevadas y se miden a intervalos su resistencia a la tracción y su rigidez dieléctrica. Los resultados se utilizan para predecir la vida útil del papel a temperaturas de funcionamiento normales. Estos datos se proporcionan a nuestros clientes para ayudarles en los cálculos de diseño de sus transformadores.
La interacción entre el papel kraft para aislamiento eléctrico, la humedad y el aceite del transformador es uno de los aspectos más críticos del diseño del aislamiento del transformador. El papel es higroscópico, lo que significa que absorbe fácilmente la humedad del aire. Esto es un problema porque la humedad reduce la rigidez dieléctrica tanto del papel como del aceite. En un transformador, el contenido de humedad del papel debe mantenerse por debajo del 0,5% en peso para garantizar un rendimiento de aislamiento confiable. Lograr esto requiere una combinación de secado al vacío e impregnación con aceite. Durante el proceso de fabricación, el transformador se calienta y se evacua para eliminar la humedad del papel y el aceite. Luego, el aceite se introduce al vacío, llenando los huecos del papel y desplazando la humedad restante.
La relación entre papel, aceite y humedad es dinámica. El papel y el aceite intercambian humedad hasta alcanzar el equilibrio. El contenido de humedad de equilibrio del papel depende de la temperatura y del contenido de humedad del aceite. A temperaturas de funcionamiento normales (80-95°C), el papel absorberá la humedad del aceite si el contenido de humedad del aceite es alto. Por eso el aceite debe mantenerse seco. La siguiente tabla muestra el contenido de humedad de equilibrio del papel kraft con aislamiento eléctrico a diferentes niveles de humedad del aceite y temperaturas.
| Humedad del aceite (ppm) | Humedad del papel a 60°C (%) | Humedad del papel a 80°C (%) | Humedad del papel a 100°C (%) |
| 5 | 0.2 | 0.1 | 0.05 |
| 10 | 0.4 | 0.2 | 0.1 |
| 20 | 0.8 | 0.4 | 0.2 |
| 30 | 1.2 | 0.6 | 0.3 |
| 50 | 2.0 | 1.0 | 0.5 |
En nuestra fábrica, proporcionamos papel kraft para aislamiento eléctrico con un contenido de humedad inferior al 0,5% tal como se suministra. También brindamos soporte técnico a nuestros clientes para garantizar que el papel se seque e impregne adecuadamente durante la fabricación del transformador. Nuestro laboratorio de control de calidad está equipado para medir el contenido de humedad utilizando el método Karl Fischer y probamos cada lote de papel antes del envío. Esto garantiza que nuestros clientes reciban materiales de aislamiento eléctrico en transformadores tipo aceite que cumplan con sus especificaciones de humedad y funcionen de manera confiable en sus transformadores.
La compatibilidad mecánica y química del papel kraft para aislamiento eléctrico con el aceite de transformador y los procesos de bobinado es esencial para la fiabilidad a largo plazo del transformador. El papel debe ser lo suficientemente resistente mecánicamente para soportar las tensiones de bobinado y montaje, y debe ser químicamente estable en presencia del aceite y de los materiales utilizados en el transformador. La resistencia mecánica normalmente se mide mediante la resistencia a la tracción, la resistencia al desgarro y el alargamiento. El papel debe tener suficiente resistencia a la tracción para resistir la rotura durante el bobinado y debe ser lo suficientemente flexible para adaptarse a la forma de los bobinados sin agrietarse. La siguiente tabla muestra las propiedades mecánicas típicas del papel kraft con aislamiento eléctrico.
| Propiedad | Valor típico | Método de prueba |
| Resistencia a la tracción (MD) (MPa) | 80 - 120 | ISO 1924-2 |
| Resistencia a la tracción (CD) (MPa) | 40 - 60 | ISO 1924-2 |
| Elongación de rotura (MD) (%) | 2 - 4 | ISO 1924-2 |
| Resistencia al desgarro (mN) | 500 - 800 | ISO 1974 |
| Peso básico (gsm) | 60 - 200 | ISO 536 |
| Espesor (μm) | 50 - 250 | ISO 534 |
La compatibilidad química del papel con el aceite de transformador también es crítica. El papel no debe liberar compuestos nocivos al aceite y no debe degradarse en presencia de los aditivos del aceite. El papel suele fabricarse a partir de pulpa kraft de madera blanda sin blanquear, que es químicamente estable y compatible con el aceite mineral. El papel también puede tratarse con aditivos, como compuestos que contienen nitrógeno, para mejorar su estabilidad térmica. En nuestra fábrica, probamos la compatibilidad química de nuestro papel con aceite de transformador de acuerdo con ASTM D3455. Esta prueba implica envejecer el papel en aceite a temperatura elevada y medir el cambio en las propiedades del aceite. Los resultados confirman que nuestros materiales de aislamiento eléctrico en transformadores tipo aceite son químicamente compatibles con el aceite de transformador y no afectarán negativamente el rendimiento del aceite.
Todos los materiales se degradan con el tiempo y el papel kraft aislante eléctrico no es una excepción. El envejecimiento del papel es una combinación de degradación térmica, oxidación e hidrólisis. La tasa de envejecimiento depende de la temperatura de funcionamiento, el contenido de humedad y el contenido de oxígeno. El final de la vida útil del papel se define típicamente como el punto en el que su resistencia a la tracción ha disminuido al 50% de su valor original. En este punto, se considera que el papel es mecánicamente débil y es posible que no pueda soportar las tensiones de un cortocircuito o una sobrecarga. La rigidez dieléctrica del papel también disminuye con el tiempo, pero la resistencia mecánica suele ser el factor limitante.
El envejecimiento del papel se puede controlar analizando el aceite en busca de gases disueltos y compuestos furánicos. Los compuestos furánicos, como el 2-furfuraldehído (2-FAL), se producen mediante la degradación de la celulosa. La concentración de 2-FAL en el aceite se correlaciona con el grado de degradación del papel. Una alta concentración de 2-FAL indica que el papel se acerca al final de su vida. La siguiente tabla muestra la relación entre la concentración de 2-FAL y el grado de degradación del papel.
| Concentración de 2-FAL (ppb) | Grado de degradación del papel | Acción recomendada |
| < 100 | envejecimiento normal | Continuar con el funcionamiento normal |
| 100 - 500 | Envejecimiento moderado | Aumentar la frecuencia de monitoreo |
| 500 - 1000 | Envejecimiento significativo | Plan de remodelación |
| 1000 - 2000 | Envejecimiento avanzado | Programar remodelación |
| > 2000 | Crítico | Se requiere acción inmediata |
En nuestra fábrica, brindamos soporte técnico a nuestros clientes para ayudarlos a evaluar el estado del aislamiento de sus transformadores. Podemos proporcionar datos de referencia sobre las características de envejecimiento de nuestro papel kraft para aislamiento eléctrico y podemos ayudar a interpretar los resultados del análisis de aceite. Nuestro objetivo es ayudar a nuestros clientes a prolongar la vida útil de sus transformadores y evitar fallas inesperadas. Al comprender el proceso de envejecimiento y monitorear el estado del aislamiento, los operadores de transformadores pueden tomar decisiones informadas sobre el mantenimiento y el reemplazo.
Pregunta 1: ¿Cuál es la rigidez dieléctrica típica del papel kraft con aislamiento eléctrico?
Respuesta: La rigidez dieléctrica típica del papel kraft para aislamiento eléctrico es de 8 a 12 kV/mm, dependiendo de la densidad, el espesor y el contenido de humedad. Con un contenido de humedad del 0,1%, un papel kraft de alta calidad puede alcanzar 10-12 kV/mm. Con un contenido de humedad del 1%, la rigidez dieléctrica cae a 5-7 kV/mm. Por este motivo, el papel debe secarse e impregnarse de aceite antes de su uso. En Suzhou Hanyao New Materials Co., Ltd., nuestros materiales de aislamiento eléctrico en transformadores tipo aceite cumplen con los requisitos de IEC 60243 y ASTM D149.
Pregunta 2: ¿Cómo afecta la humedad al rendimiento del papel kraft con aislamiento eléctrico?
Respuesta: La humedad tiene un efecto perjudicial sobre la rigidez dieléctrica del papel kraft aislante eléctrico. Incluso una pequeña cantidad de humedad, como el 1%, puede reducir la rigidez dieléctrica en un 50% o más. La humedad también acelera el envejecimiento térmico del papel. Por estos motivos, el contenido de humedad del papel debe mantenerse por debajo del 0,5% en peso. Esto se logra mediante el secado al vacío y la impregnación con aceite durante la fabricación del transformador. Nuestra fábrica suministra papel con un contenido de humedad inferior al 0,5% y brinda soporte técnico para secado e impregnación.
Pregunta 3: ¿Cuál es la temperatura máxima de funcionamiento del papel kraft con aislamiento eléctrico?
Respuesta: La temperatura máxima de funcionamiento continuo del papel kraft con aislamiento eléctrico estándar es de 105 °C, lo que corresponde a la clase térmica A. A esta temperatura, el papel tiene una vida útil prevista de 15 a 20 años. Para aplicaciones de temperaturas más altas, se puede utilizar papel con estabilidad térmica mejorada. Estos papeles se clasifican como clase térmica E (120°C), B (130°C) o F (155°C). La elección del papel depende del diseño del transformador y de su perfil de carga esperado. Nuestra fábrica puede suministrar papel para todas estas clases térmicas.
Pregunta 4: ¿Cómo se prueba la calidad del papel kraft con aislamiento eléctrico?
Respuesta: El papel kraft para aislamiento eléctrico se prueba para determinar una variedad de propiedades, que incluyen rigidez dieléctrica, resistencia a la tracción, resistencia al desgarro, contenido de humedad y compatibilidad química con el aceite de transformador. Las pruebas se realizan de acuerdo con estándares internacionales como IEC 60243, ISO 1924-2 y ASTM D3455. En nuestra fábrica, probamos cada lote de papel antes del envío y proporcionamos un certificado de análisis a nuestros clientes. También realizamos pruebas de envejecimiento acelerado para verificar el rendimiento a largo plazo de nuestro papel.
Pregunta 5: ¿Se puede reciclar el papel kraft con aislamiento eléctrico?
Respuesta: Sí, el papel kraft aislante eléctrico se puede reciclar. Se fabrica a partir de pulpa de madera, que es un recurso renovable, y se puede repulpar y utilizar para fabricar nuevos productos de papel. Sin embargo, el papel puede estar contaminado con aceite de transformador, que debe eliminarse antes de reciclarlo. El aceite se puede recuperar y reutilizar y el papel se puede reciclar. En Suzhou Hanyao New Materials Co., Ltd., estamos comprometidos con la sostenibilidad y animamos a nuestros clientes a reciclar su papel aislante usado.
El papel kraft para aislamiento eléctrico es un componente crítico de los transformadores de tipo aceite, ya que proporciona la barrera dieléctrica que previene las fallas eléctricas. Su alta rigidez dieléctrica, estabilidad térmica, resistencia a la humedad y compatibilidad química con el aceite de transformador lo convierten en el material elegido para esta exigente aplicación. El rendimiento del papel está determinado por sus propiedades y por el cuidado con el que se seca e impregna durante la fabricación del transformador. Al comprender estos factores, los diseñadores y operadores de transformadores pueden garantizar el rendimiento confiable y a largo plazo de sus equipos.
En Suzhou Hanyao New Materials Co., Ltd., hemos estado suministrando materiales de aislamiento eléctrico de alta calidad en transformadores tipo aceite a fabricantes durante más de una década. Nuestra fábrica está equipada con equipos de prueba y producción de última generación, y nuestro sistema de control de calidad está certificado según la norma ISO 9001. Estamos comprometidos a brindar a nuestros clientes productos de la más alta calidad y el soporte técnico que necesitan para tener éxito. Ya sea que esté diseñando un transformador nuevo o manteniendo uno existente, lo invitamos a contactarnos para analizar sus requisitos de materiales de aislamiento eléctrico.
Póngase en contacto con Suzhou Hanyao New Materials Co., Ltd. hoypara obtener más información sobre nuestro papel kraft para aislamiento eléctrico y cómo puede satisfacer sus necesidades de aislamiento de transformadores.
