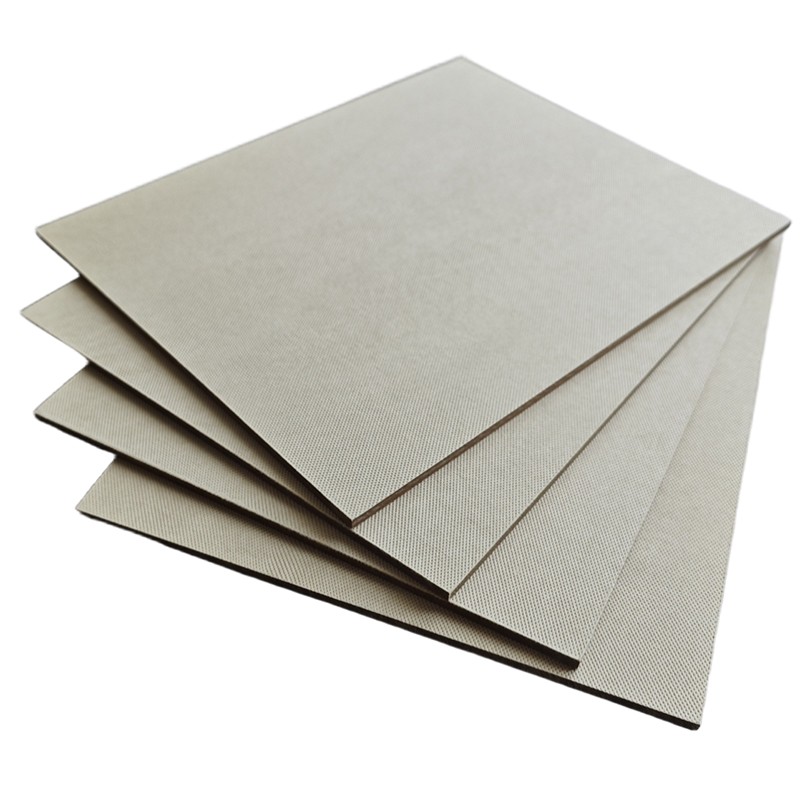

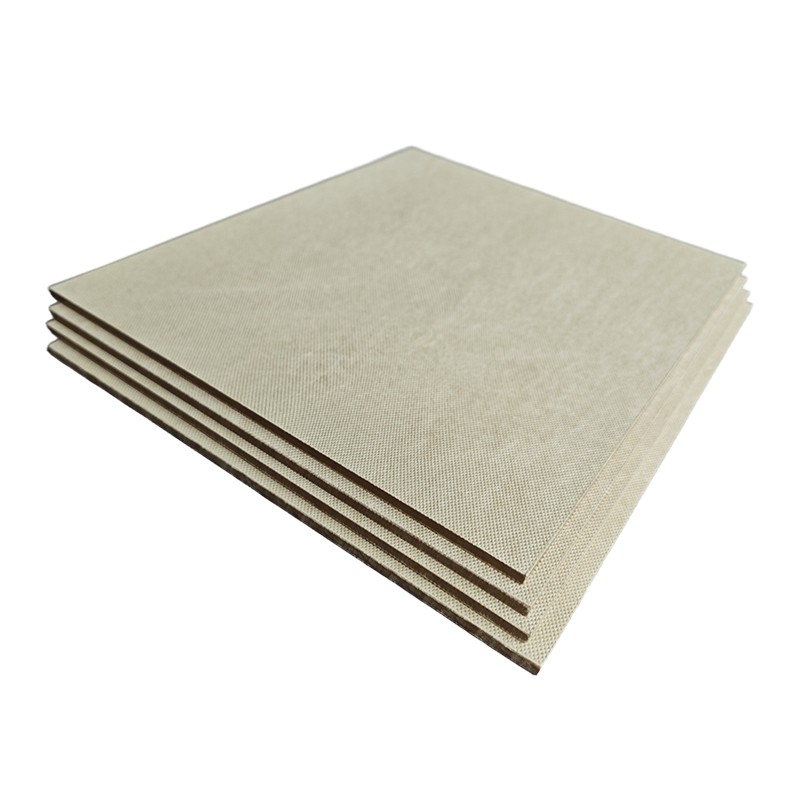

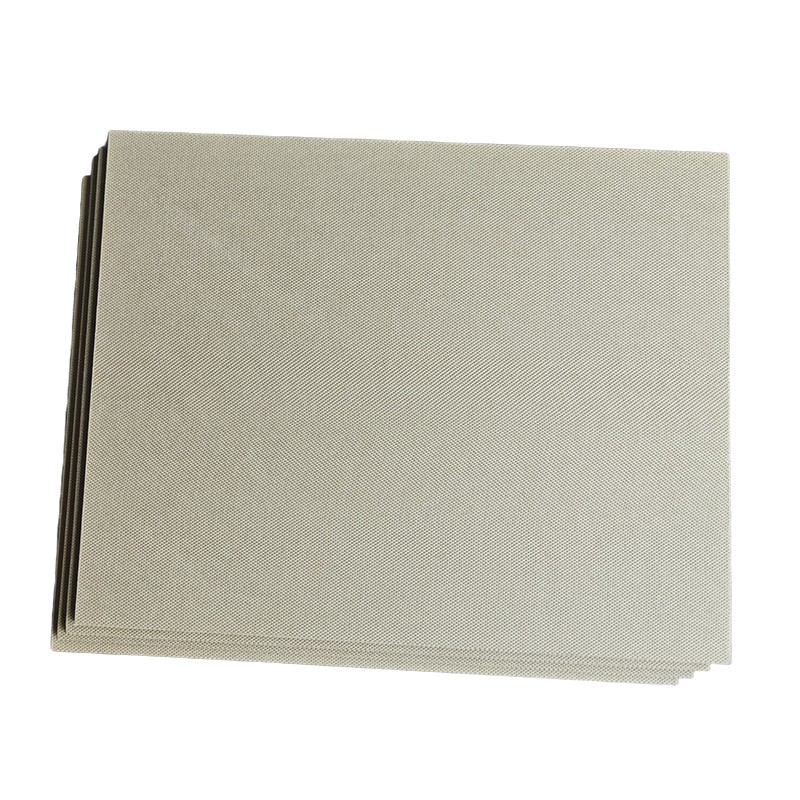

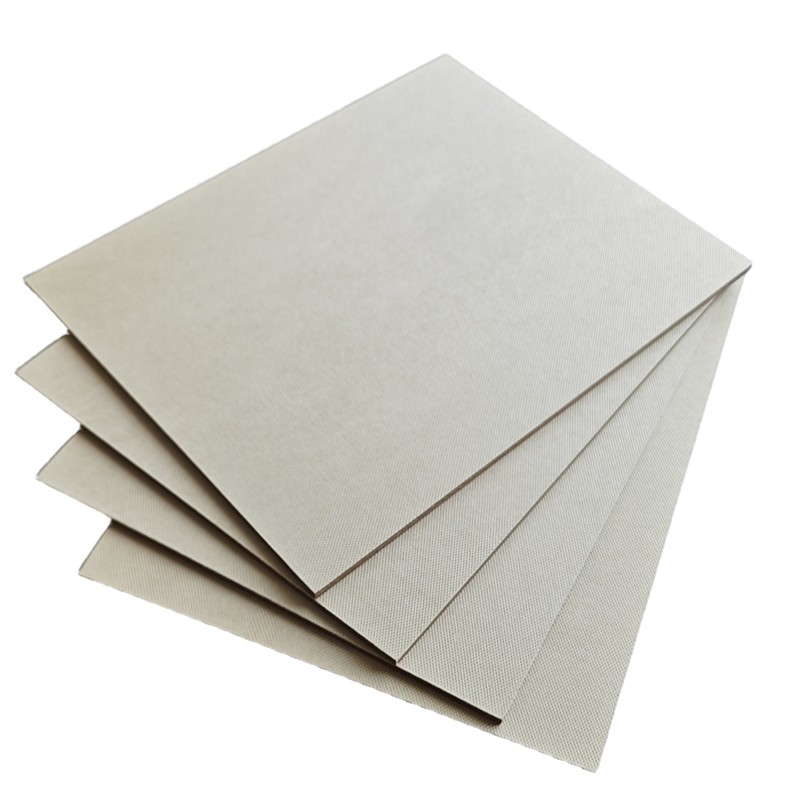

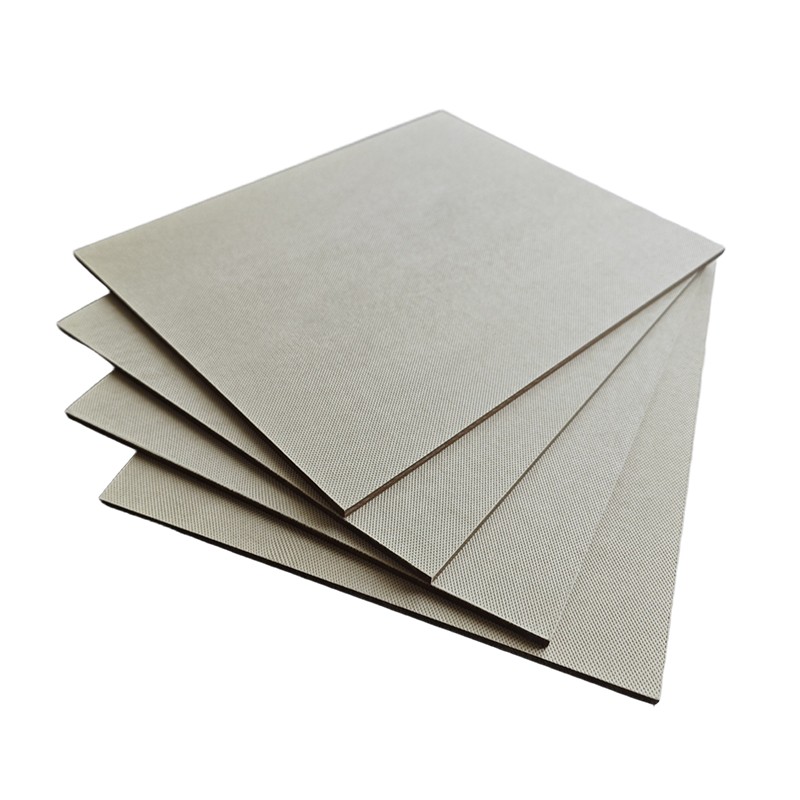

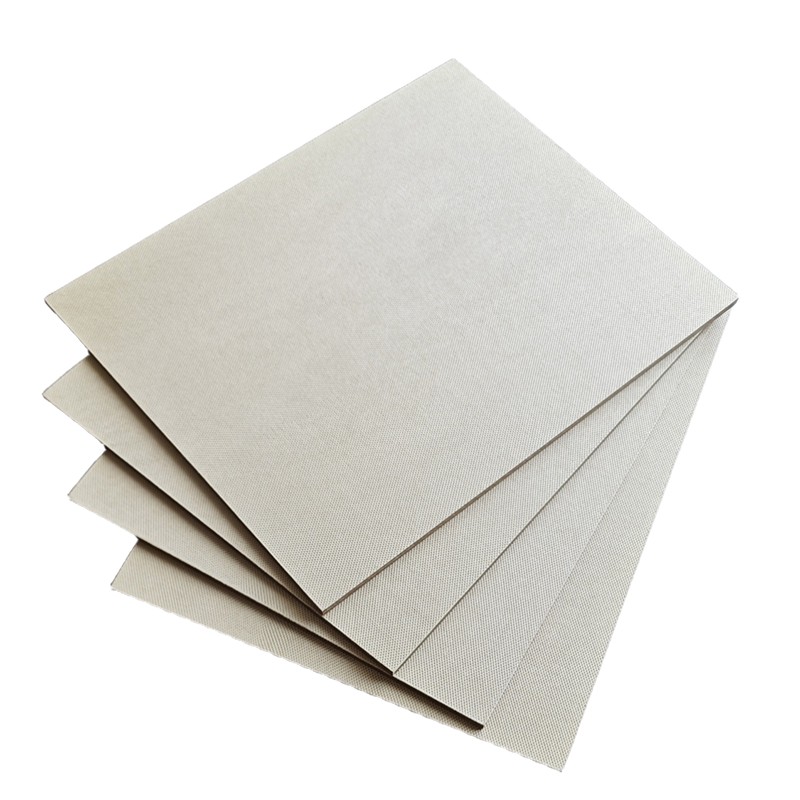

Hanyao es un proveedor profesional de tableros prensados precomprimidos para aislamiento eléctrico. El tablero prensado es un material aislante muy importante en los transformadores de aceite. Se produce a alta temperatura y presión para comprimir y secar capas de pulpa de madera al sulfato. Después del proceso, se obtiene un tablero rígido con una gran resistencia mecánica y eléctrica, así como una excelente estabilidad dimensional, que son propiedades críticas para garantizar el funcionamiento normal y la vida útil de un transformador. Aparte de esto, un tablero prensado de buena calidad no debe contener partículas metálicas, la superficie no debe tener grietas, agujeros, ampollas, manchas de agua y otras manchas, y los bordes deben cortarse cuidadosamente. Tenemos abundante experiencia en ventas y proceso de tableros prensados y aceptamos soluciones personalizadas ofreciendo diferentes tamaños para satisfacer los requisitos de nuestros clientes.
| No. | Artículo | Espesor（mm） | Requisito | Métodos de prueba | ||
| ＞ | ≤ | |||||
| 1 | % de desviación de espesor | - | 1.6 | ±7,5 | IEC60641-3-1:B3.1A | |
| 1.6 | 3 | ±5.0 | ||||
| 3 | - | ±4.0 | ||||
| 2 | Densidad superficial g/cc | - | 1.6 | 1,00-1,20 | ||
| 1.6 | 3 | 1.10-1.25 | ||||
| 3 | - | 1,15-1,30 | ||||
| 3 | % de absorción de aceite (mín.) | - | 1.6 | 11 | ||
| 1.6 | 3 | 9 | ||||
| 3 | 6 | 7 | ||||
| 6 | - | 6 | ||||
| 4 | % de compresibilidad (máx.) | - | 1.6 | 10 | ||
| 1.6 | 3 | 7.5 | ||||
| 3 | 6 | 5 | ||||
| 6 | - | 4 | ||||
| 5 | Parte reversible del % de compresibilidad (min.) | - | 1.6 | 45 | ||
| 1.6 | 3 | 50 | ||||
| 3 | 6 | 50 | ||||
| 6 | - | 50 | ||||
| 6 | Resistencia a la tracción Mpa (mín.) | Maryland | - | 1.6 | 105 | |
| 1.6 | 3 | 110 | ||||
| 3 | - | 115 | ||||
| TD | - | 1.6 | 80 | |||
| 1.6 | 3 | 85 | ||||
| 3 | - | 90 | ||||
| 7 | Resistencia a la rotura Kv/mm(min.) | en aceite | - | 1.6 | 45 | |
| 1.6 | 3 | 40 | ||||
| 3 | - | 35 | ||||
| en el aire | Todo el espesor | 12 | ||||
| 8 | Conductividad del extracto acuoso ms/m（máx.） | - | 1.6 | 4.5 | ||
| 1.6 | 3 | 5.5 | ||||
| 3 | 6 | 7.5 | ||||
| 6 | - | 9.5 | ||||
| 9 | % de contracción (máx.) | Maryland | 0.4 | |||
| TD | 0.6 | |||||
| Vertical | 4.5 | |||||
| 10 | % de alargamiento (mín.) | Maryland | 3.5 | |||
| TD | 4 | |||||
| 11 | Contenido de agua % (máx.) | 6 | ||||
| 12 | Contenido de ceniza % (máx.) | 0.5 | ||||
| 13 | PH del extracto acuoso | 6,0 ~ 9,0 | ||||
| 14 | Polimerización (mín.) | 1200 | ||||
Descargo de responsabilidad: Las cifras de rendimiento, los parámetros y las características descritas son valores típicos bajo condiciones de prueba específicas y pueden variar en aplicaciones reales. No constituyen una garantía de rendimiento en todas las condiciones. Los usuarios son responsables de verificar la idoneidad del producto para la aplicación prevista.
1.El tablero de prensa Hanyao cumple con IEC60641-3-1:B3.1A y es adecuado para transformadores de hasta 765 kv. Además, tenemos diferentes tamaños como 1000 mm * 2000 mm, 2100 mm * 3200 mm, 2200 mm * 4400 mm

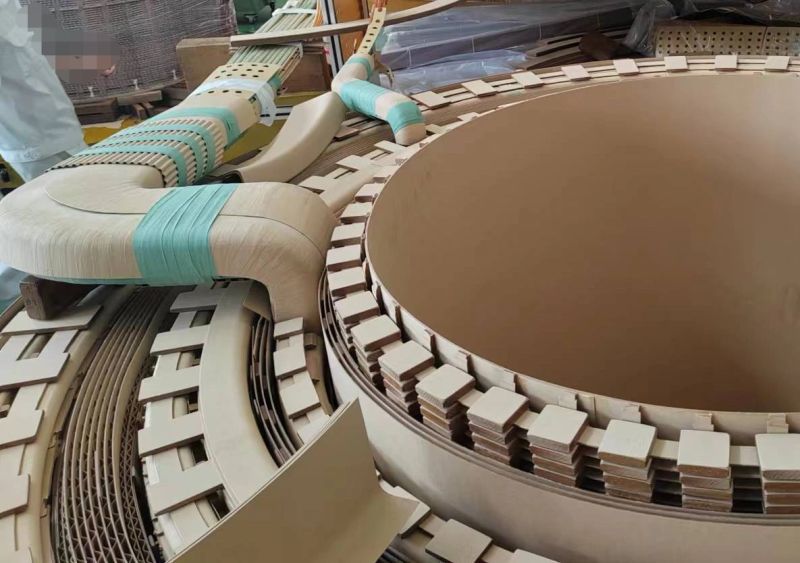

2. El cartón prensado precomprimido con aislamiento eléctrico se usa ampliamente en transformadores para cilindros, espaciadores y otros componentes que requieren aislamiento.
