La confiabilidad estructural y operativa de los transformadores sumergidos en aceite depende completamente de la integridad de sus redes de aislamiento internas. Cuando los transformadores de alto voltaje operan bajo tensiones térmicas y eléctricas continuas, los conductores internos requieren barreras flexibles de alto dieléctrico que puedan doblarse sin colapsar. Analizamos cómo elTubo de papel crepé de aislamiento eléctrico, fabricado porHanyao, sirve como componente fundamental en los sistemas modernos de aislamiento sólido. Examinamos la química de la materia prima, el comportamiento mecánico bajo flexión física, las interacciones químicas con el aceite del transformador y los parámetros de fabricación específicos para demostrar cómo maximiza la vida útil operativa del transformador.
Los transformadores de potencia de alto voltaje experimentan campos eléctricos fluctuantes, ciclos térmicos intensos y fuerzas mecánicas severas durante eventos de cortocircuito. Los cables internos y los conductores de conexión que salen de los devanados de la bobina activa deben recorrer caminos complejos para llegar a los casquillos terminales.
El uso de materiales aislantes rígidos a lo largo de estas vías crea importantes vulnerabilidades operativas. Los tubos rígidos a menudo se agrietan debido a vibraciones mecánicas o se deforman durante el ensamblaje, lo que provoca fallas localizadas del aislamiento. Cuando se forma un espacio en la capa de aislamiento, pueden desarrollarse descargas parciales, que degradan rápidamente el aceite del transformador circundante y provocan fallas catastróficas en el sistema.

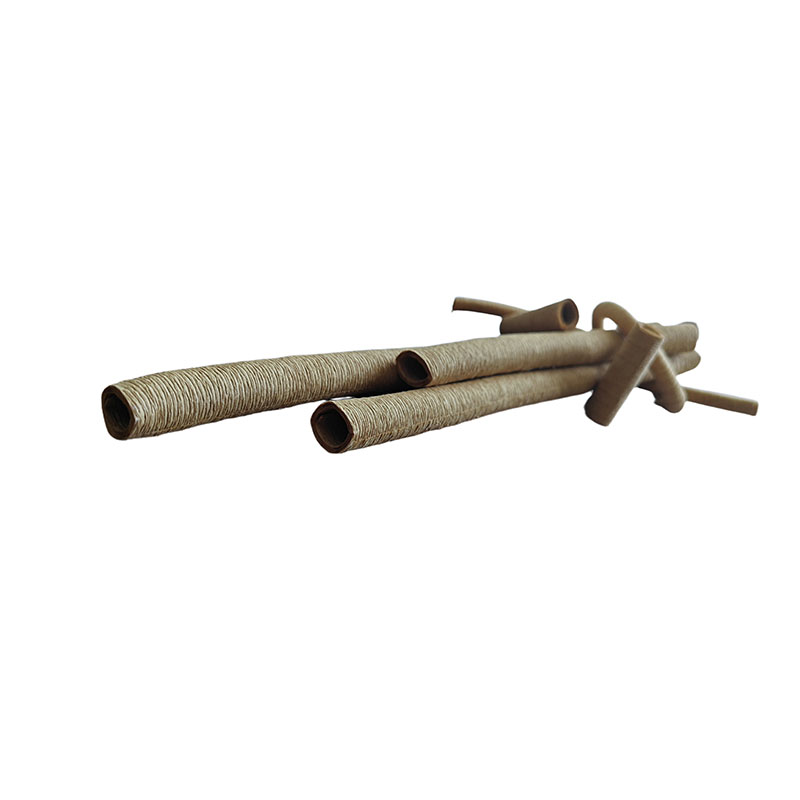

Para superar estos desafíos físicos, los ingenieros de transformadores especifican la alta flexibilidadTubo de papel crepé de aislamiento eléctricoproducido porHanyao. Este componente flexible proporciona una barrera dieléctrica continua y altamente uniforme que se adapta perfectamente a los cables internos curvos sin agrietarse ni retorcerse bajo presión física severa.
El desempeño a largo plazo de unaTubo de papel crepé de aislamiento eléctricodepende directamente de la pureza de sus materias primas. Cualquier contaminación química o agentes blanqueadores residuales dentro de la estructura del papel acelerarán el envejecimiento químico cuando se expongan al aceite de transformador caliente.
Para evitar la degradación prematura, elHanyaomanufacturing facility insists on using premium, unbleached sulfuric acid softwood pulp. Esta materia prima específica conserva sus fibras de celulosa naturales, largas y densas, lo que confiere al tubo de papel acabado sus excepcionales propiedades físicas:
• Alta resistencia a la tracción: Las fibras largas de celulosa distribuyen las cargas mecánicas de manera uniforme a lo largo de la pared del tubo, lo que le permite soportar alta tensión durante la instalación manual o el manejo de máquinas.
• Resistencia superior al desgarro: Las estructuras orgánicas sin blanquear resisten naturalmente el desgarro y la división cuando se las somete a altas corrientes de fluido o fuerzas mecánicas cambiantes dentro del tanque del transformador.
• Neutralidad química: La eliminación de productos químicos blanqueadores preserva la estabilidad molecular del papel, asegurando que no libere iones dañinos o compuestos ácidos que podrían degradar el aceite del transformador circundante.
La principal ventaja de utilizar unTubo de papel crepé de aislamiento eléctricoen lugar de una funda rígida estándar de papel o plástico es su excelente flexibilidad. Esta flexibilidad proviene de un proceso de crepado controlado, que introduce pliegues y ondas microscópicos en el papel aislante base antes de enrollarlo en un tubo.
Cuando un técnico dobla el tubo para seguir un radio conductor estrecho, los pliegues microscópicos del borde exterior se expanden suavemente para absorber la tensión de tracción. Al mismo tiempo, los pliegues del radio interior se comprimen limpiamente. Este comportamiento permite que el tubo mantenga un diámetro interior perfectamente redondo sin pellizcos ni rotura de la pared, lo que garantiza que el conductor de cobre interno permanezca completamente aislado y protegido a lo largo de toda la curvatura.
Los materiales de celulosa sólida y los aceites dieléctricos líquidos trabajan juntos para aislar transformadores sumergidos en aceite. ElTubo de papel crepé de aislamiento eléctricojuega un papel clave en maximizar esta interacción.
El diseño microcrepado proporciona al tubo de papel una superficie significativamente mayor en comparación con las fundas planas de papel kraft estándar. Cuando se sumergen en el tanque del transformador, las estructuras de papel poroso funcionan como una esponja orgánica, absorbiendo y reteniendo grandes volúmenes de aceite aislante. Este conjunto de papel saturado de aceite bloquea los caminos conductores formados por trazas de impurezas en el fluido, retrasando el envejecimiento del material y permitiendo que el sistema resista altas tensiones de campo eléctrico.
Debido a que el papel crepé saturado de aceite retiene un gran volumen de aceite directamente contra la superficie del conductor, facilita la transferencia eficiente de calor lejos de los cables de cobre calientes. Este efecto de enfriamiento reduce la temperatura de funcionamiento localizada del transformador, protegiendo la estructura de aislamiento Clase A (105 °C) de fallas térmicas durante los períodos de carga máxima.
La fabricación de transformadores industriales requiere un cumplimiento dimensional preciso para garantizar que los componentes aislantes encajen perfectamente sobre los cables de cobre. Pequeñas variaciones de tamaño pueden crear peligrosos problemas de espacio interno.
La siguiente matriz de especificaciones detalla las tolerancias de ingeniería estándar mantenidas en todo elHanyaolínea de montaje.
| Parámetro estructural | Métrica de dimensión calibrada | Línea base de tolerancia técnica |
| Diámetro interior (DI) | Rango de 4 mm a 68 mm | Variación de precisión de ± 0,5 mm |
| Espesor de pared (T) | Configurable de 1 mm a 6 mm | Criterios de aplicación de capa uniforme |
| Diámetro exterior (DE) | Calculado como ID + 2T | Proporcional a configuraciones personalizadas |
| Longitud estándar | Secciones de 1000 mm a 1500 mm | Margen de desviación de longitud de 20 mm |
| Rigidez dieléctrica (T = 1) | Verificado a 15 Kv mínimo | Probado bajo estricta inmersión en aceite. |
| Rigidez dieléctrica (T = 1,5) | Verificado a 20 Kv mínimo | Probado bajo estricta inmersión en aceite. |
| Rigidez dieléctrica (≥ 2) | Verificado a 35 Kv mínimo | Probado bajo estricta inmersión en aceite. |
| Clasificación de resistencia térmica | Certificado hasta Clase A (105°C) | Desempeño operativo a largo plazo |
| Fuente de material base | Pulpa de madera blanda sin blanquear con ácido sulfúrico | Seguimiento de la pureza de la materia prima |
Obtener componentes de aislamiento confiables es esencial para los fabricantes globales de transformadores que deben garantizar décadas de funcionamiento de los equipos sin problemas.
Cada lote de materiales aislantes fabricados porHanyaose somete a estrictas pruebas de calidad. A petición de clientes globales, nuestros materiales se envían periódicamente al laboratorio independiente CEMT para su validación. Esta prueba verifica la rigidez dieléctrica, la compatibilidad del aceite y la estabilidad térmica, asegurando el cumplimiento de estrictos estándares de desempeño internacionales.
Ubicadas en la ciudad de Suzhou, nuestras instalaciones de producción se encuentran a solo 100 km del puerto de Shanghai. Esta posición geográfica estratégica permite envíos rápidos y cronogramas de entrega confiables para compradores internacionales. Para proteger los productos de celulosa sensibles durante el tránsito marítimo de larga distancia, cada pedido se empaqueta de forma segura en cajas de cartón resistentes al polvo para garantizar que llegue completamente seco y listo para la fabricación.
Sí. Nuestras instalaciones de producción están equipadas con maquinaria automatizada de corte y bobinado, lo que nos permite procesar materiales de tamaño regular en diámetros internos y espesores de pared personalizados adaptados a sus requisitos específicos de diseño de transformador.
Los materiales de celulosa absorben naturalmente la humedad, lo que reduce su rigidez dieléctrica general. Para garantizar un rendimiento óptimo, el conjunto del núcleo aislado debe someterse a un ciclo estándar de secado al vacío e impregnación de aceite antes de llenar y sellar el transformador.
Ofrecemos una amplia gama de materiales aislantes, lo que le permite obtener papel punteado con forma de diamante, cartón prensado precomprimido, papel kraft aislante, películas de poliéster, películas de poliimida y laminados flexibles multicapa como NMN, NHN y AMA en un solo envío consolidado.
El aislamiento interno estable es la garantía principal para el funcionamiento seguro y de ciclo largo de los transformadores sumergidos en aceite de alto voltaje. Los manguitos aislantes rígidos pueden provocar fácilmente la rotura del aislamiento durante el montaje del equipo y el funcionamiento a largo plazo, mientras queHanyao tubos de papel crepé de aislamiento eléctricoResuelve perfectamente los puntos débiles del aislamiento de flexión con excelente flexibilidad, propiedades dieléctricas estables y buena compatibilidad con el aceite.
Respaldado por una experiencia profesional en la fabricación de materiales aislantes,Hanyaoadmite personalización de tamaño completo, estricto control de tolerancia dimensional y pruebas de calidad de terceros. Todos los productos cumplen con los estándares internacionales de la industria de transformadores y brindamos servicios de envío global rápidos basándonos en ventajas logísticas geográficas superiores. Para comprar alta calidadTubo de papel crepé de aislamiento eléctricoy obtenga soporte profesional para soluciones de aislamiento eléctrico,contáctanosahora para obtener muestras de materiales gratuitas y una cotización personalizada precisa.
