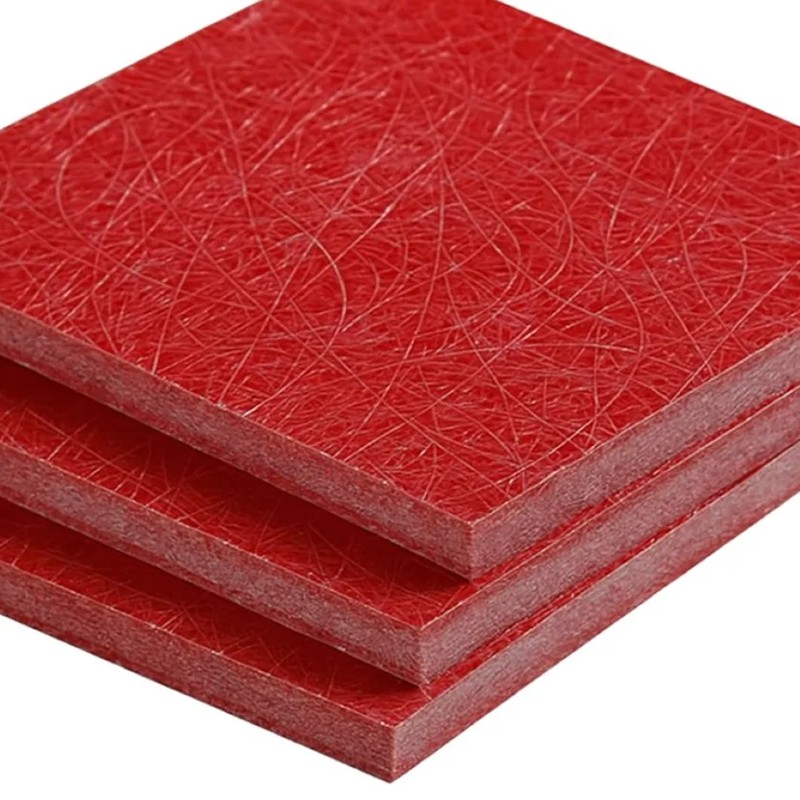

La lámina GPO-3 de la fábrica de Hanyao está hecha de resina de poliéster insaturado, en lugar de la resina epoxi utilizada en G10/G11, lo que resulta en un menor costo y mejores propiedades eléctricas y mecánicas.
Generalmente se utiliza fibra de vidrio libre de álcalis o estera de fibra de vidrio para proporcionar resistencia mecánica. El GPO-3 fue diseñado como un material autoextinguible, ignífugo, libre de halógenos y de alto rendimiento. Cumple con múltiples estándares de seguridad internacionales. Su ventaja más destacada es que generalmente alcanza la clasificación de retardante de llama UL94 V-0 y es autoextinguible, lo que significa que se extinguirá solo después de que se elimine la fuente de fuego.
Bajo la acción de un arco eléctrico, su trayectoria de carbonización forma una trayectoria de arco en lugar de una conductividad continua, lo que mejora hasta cierto punto la seguridad. A diferencia de algunos materiales que logran retardo de llama mediante la adición de halógenos (como el bromo), GPO-3 logra retardo de llama a través de cargas inorgánicas. Esto significa que no libera gases de haluro de hidrógeno tóxicos y corrosivos durante la combustión, lo que lo hace más seguro y respetuoso con el medio ambiente.
| Elementos | Método de prueba | Unidad | Valor típico | |
| propiedades fisicas | color |
|
---- | Rojo/Blanco/Marrón/Gris |
| Inspección visual | ||||
| Peso específico | IEC60893-2:2003 | g/cm3 | 1,95-2,05 | |
| Absorción de agua | ISO62:2008 | % | ≤0,5 | |
| propiedades mecánicas | Resistencia a la tracción | IEC60893-2:2003 | MPA | ≥130 |
| Fuerza compresiva | IEC60893-2:2003 | ≥300 | ||
| Resistencia a la flexión | IEC60893-2:2003 | ≥180 | ||
| Fuerza de impacto | IEC60893-2:2003 | KJ/m2 | ≥60 | |
| propiedades electricas | Resistividad volumétrica | IEC60093:1980 | Ω.m | ≥1,0×1010 |
| Resistividad superficial | IEC60093:1980 | Ω | ≥1,0×1012 | |
| Fuerza eléctrica | IEC60893-2:2003 | kilovoltios/mm | ≥12 | |
| Voltaje de ruptura | IEC60893-2:2003 | KV/25mm | ≥80 | |
| Resistencia al arco | IEC61621: 1997 | segundo | ≥180 | |
| Índice de seguimiento de pruebas PTI PTI | IEC60893-2:2003 | -- | ≥600 | |
| Constante dieléctrica | IEC60893-2:2003 | -- | 4.0-5.0 | |
| Factor de disipación de Tg | IEC60893-2:2003 | -- | ≤0,03 | |
| Propiedades térmicas | Coeficiente de expansión de temperatura. | ASTME 228-11 | 1/K | ≤2×10-5 |
| Índice de temperatura | IEC60085: 2004 | ℃ | 155 | |
| Rendimiento de resistencia a las llamas | Índice de oxígeno | Norma ISO 4589-2:1996 | %O2 | ≥30 |
| Resistencia a las llamas | IEC60893-2:2003 | -- | V-0 | |
| Tóxico (emisión halógena, etc.) | E622 | -- | bajo | |
| Otras propiedades | Las propiedades antimicrobianas de las bacterias. | G21-G22 | --- | bien |
Descargo de responsabilidad: Las cifras de rendimiento, los parámetros y las características descritas son valores típicos bajo condiciones de prueba específicas y pueden variar en aplicaciones reales. No constituyen una garantía de rendimiento en todas las condiciones. Los usuarios son responsables de verificar la idoneidad del producto para la aplicación prevista.
1.Esta lámina GPO-3 puede soportar temperaturas de hasta 155 ℃.
2.La resistencia del arco es superior a 180 segundos.
3.El retardo de llama es la clasificación UL 94 V-0.
4. Es un producto libre de halógenos y con poco humo.
5.Se utiliza como gabinete de distribución, el tablero incluye particiones aislantes de barras, soportes, rejillas de extinción de arco o particiones aislantes, marcos y soportes en transformadores.
DIRECCIÓN
No. 35, Dongfu Road, zona industrial, ciudad de Suzhou, provincia de Jiangsu, China
Teléfono
Correo electrónico
Si tiene consultas sobre materiales de aislamiento eléctrico en transformadores tipo aceite, materiales de aislamiento eléctrico en transformadores de tipo seco, materiales de aislamiento eléctrico en motores o lista de precios, deje su correo electrónico a Hanyao y nos pondremos en contacto dentro de las 24 horas.
