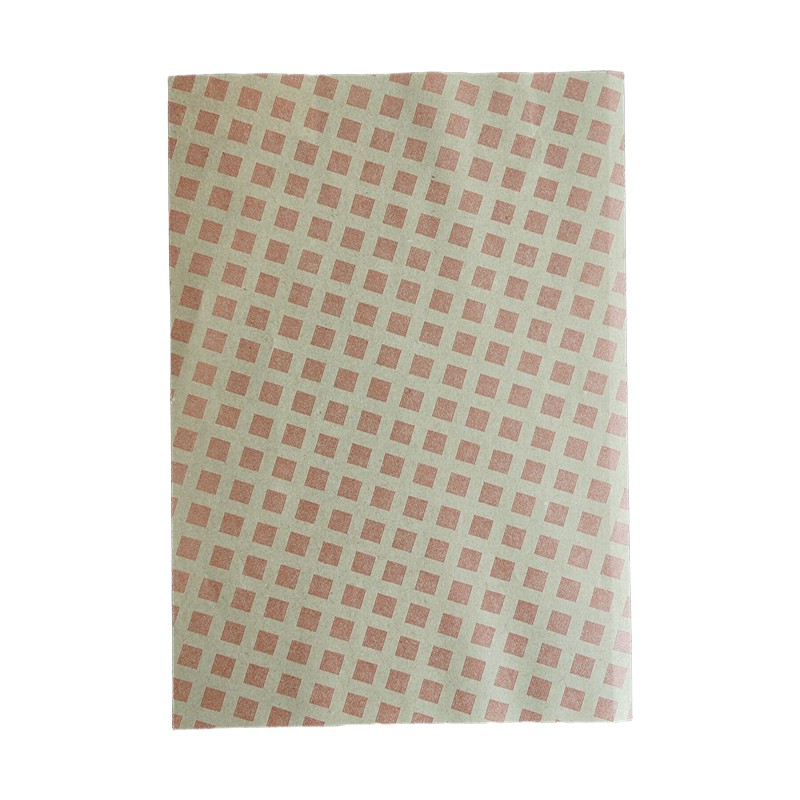

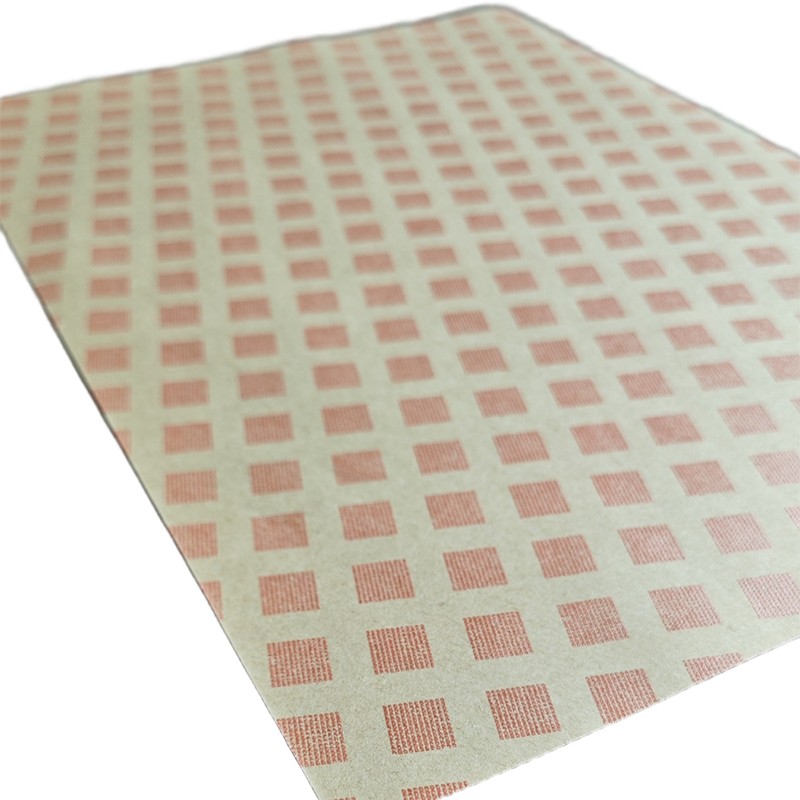

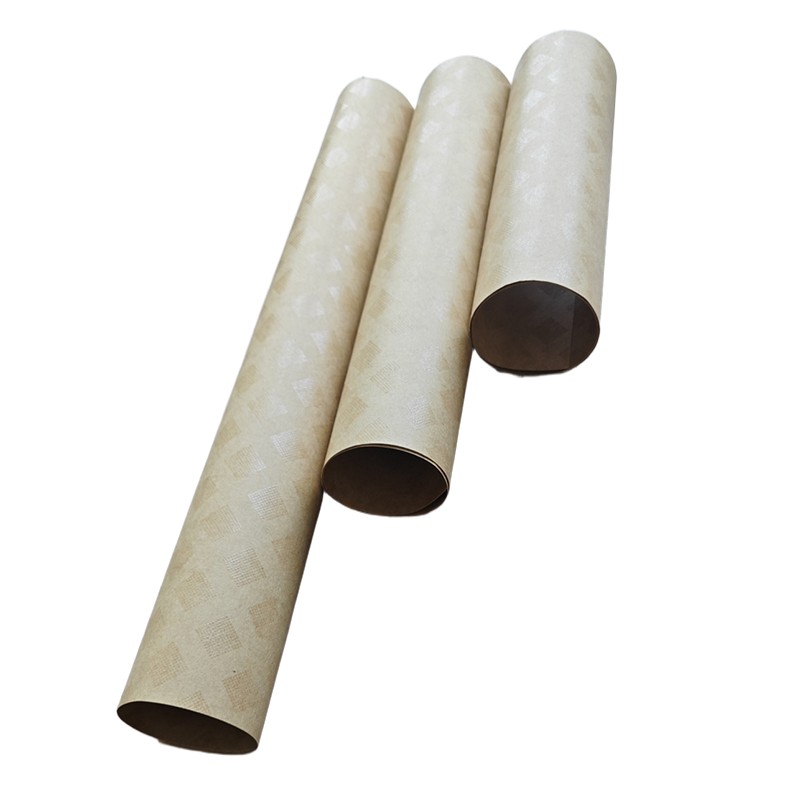

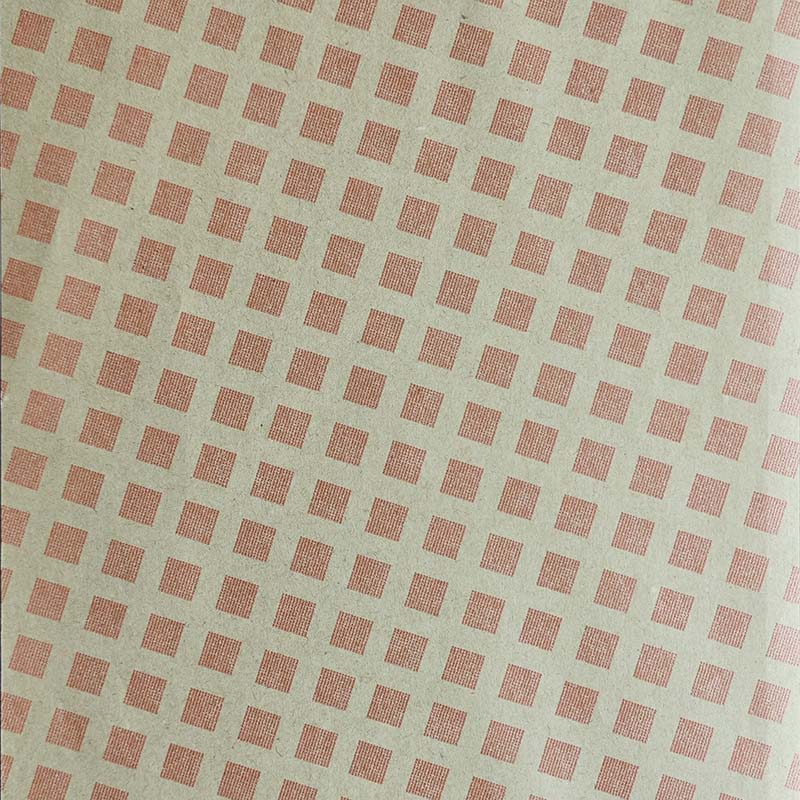

Como proveedor de papel punteado Diamond, Hanyao ofrece a nuestros clientes soluciones razonables. También conocido como DDP o papel con patrón de diamante (DPP), es un material aislante de capa intermedia hecho de papel aislante de alto rendimiento como material base y recubierto con resina epoxi modificada especial en un patrón en forma de diamante. Estos patrones de diamante parcialmente recubiertos son buenos para la evacuación del aire y la humedad durante el proceso de secado y evitan de manera efectiva las descargas parciales. Después de calentarse, la resina epoxi se funde y se adhiere a las bobinas y conductores, lo que garantiza una buena resistencia mecánica de los devanados del transformador.
| Artículo | Unidad | Tamaño | |||||||||||
| Espesor nominal | milímetros | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Espesor y desviación | milímetros | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Densidad | g/cm3 | 0,85~1,10 | |||||||||||
| Grosor de adhesión por una cara | μm | 6~12 | |||||||||||
| Humedad | ％ | 4,0 ~ 8,0 | |||||||||||
| Contenido de ceniza | ％ | ≤1,0 | |||||||||||
| Conductividad del extracto de agua | ms/m | ≤10 | |||||||||||
| PH del extracto acuoso | － | 6,5 ~ 8,5 | |||||||||||
| Absorción de aceite | ％ | ≥20 | |||||||||||
| Fuerza de unión | Normal | kPa | ≥650 | ||||||||||
| 100 ℃ ± 2 ℃ | ≥400 | ||||||||||||
| Resistencia a la tracción | Maryland | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Alargamiento | Maryland | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Resistencia al desgarro | Maryland | Minnesota | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Fuerza eléctrica | en el aire | kV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| en aceite | ≥4,40 | ≥7.00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Contaminación del aceite de transformadores. | － | Sin contaminación（∆tanδ<0.001） | |||||||||||
Descargo de responsabilidad: Las cifras de rendimiento, los parámetros y las características descritas son valores típicos bajo condiciones de prueba específicas y pueden variar en aplicaciones reales. No constituyen una garantía de rendimiento en todas las condiciones. Los usuarios son responsables de verificar la idoneidad del producto para la aplicación prevista.
1.El papel con puntos de diamante Hanyao está hecho 100% de pulpa de sulfato, con alta pureza y excelente resistencia mecánica.
2.Durante el proceso de uso, este material debe precalentarse a 90 ℃ ± 5 ℃ durante 3 horas y luego curarse a 125 ℃ ± 5 ℃ durante 6 horas para completar la unión.
3. Puede soportar temperaturas de hasta 105 ℃.

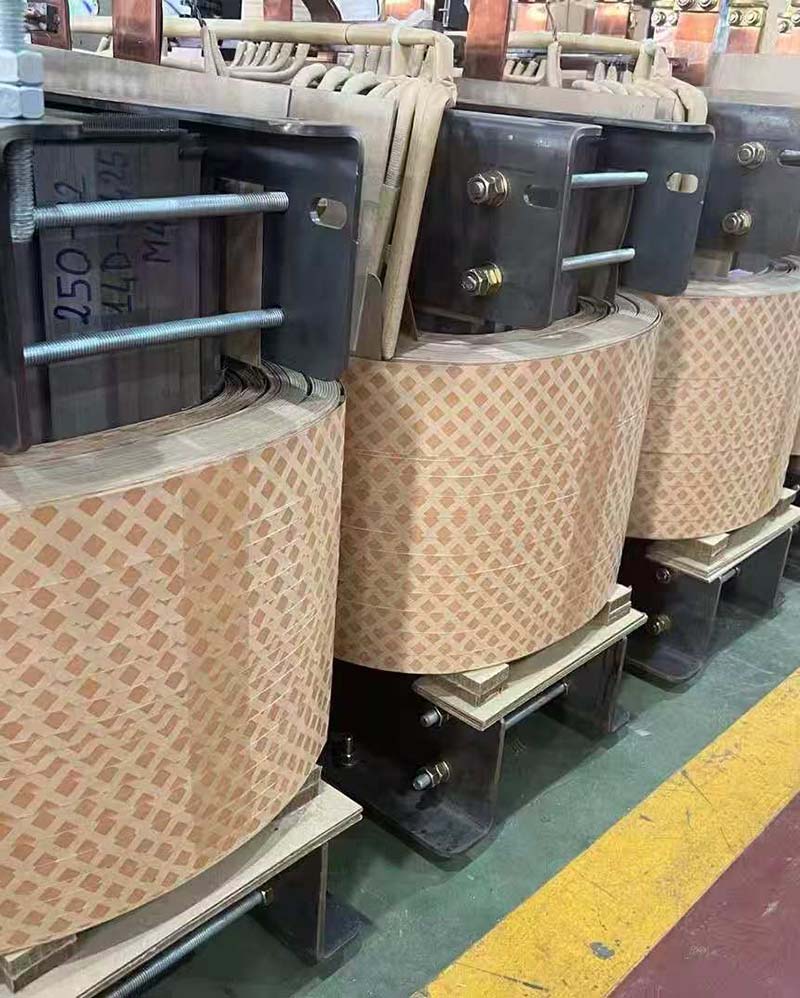

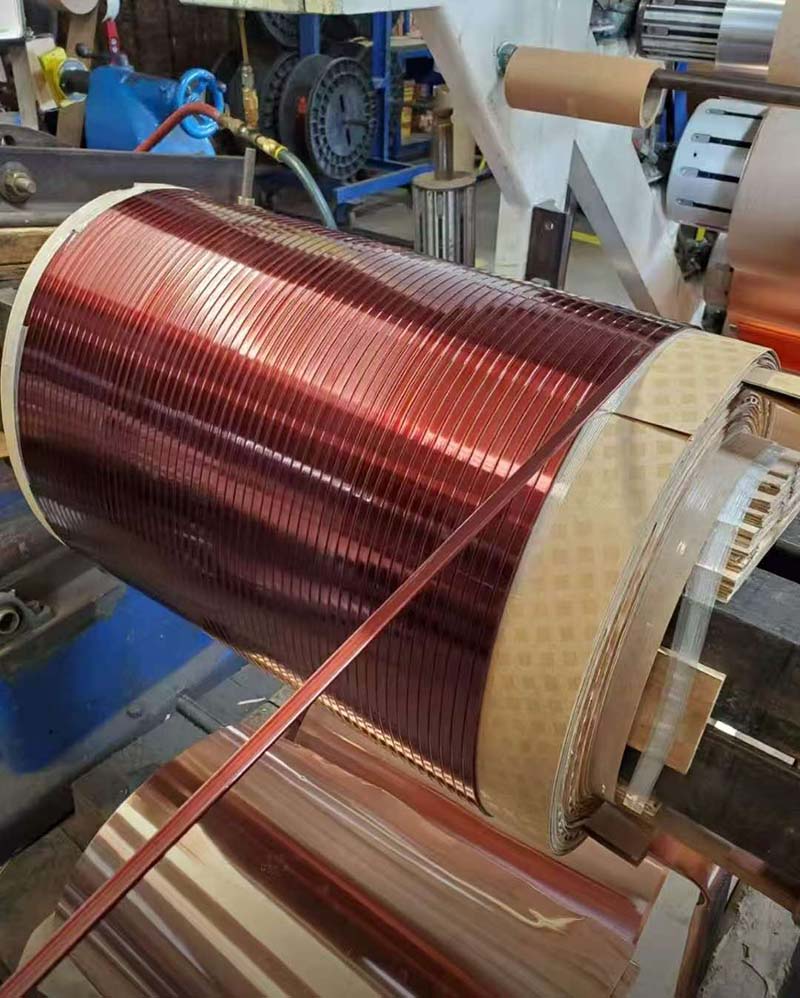

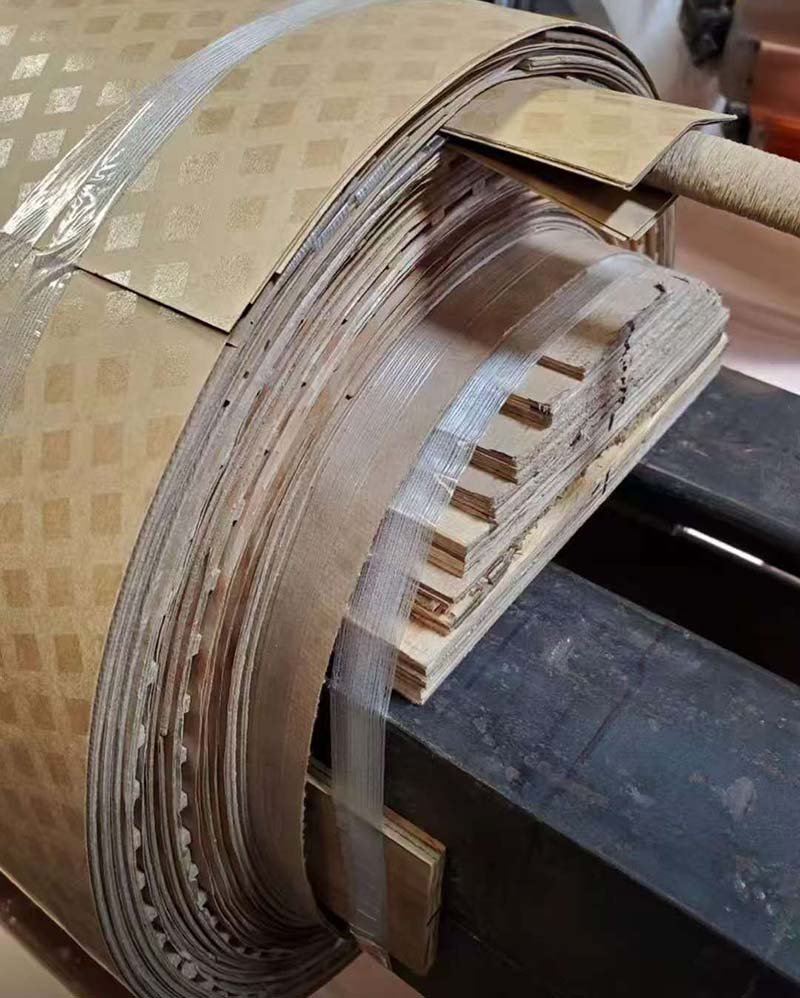

4. Los productos se utilizan ampliamente en el aislamiento entre capas y entre espiras de transformadores de potencia sumergidos en aceite.
