Cuando falla un motor, la causa raíz a menudo no es el cobre o el acero, sino el sistema de aislamiento que silenciosamente cedió ante el calor, la vibración y el calor. humedad, estrés eléctrico o exposición química. Este artículo explica cómoMateriales de aislamiento eléctrico en motorestrabajar como un completo sistema (ni una sola hoja o cinta), qué puntos débiles enfrentan los compradores y los equipos de mantenimiento, y cómo elegir materiales que reduzcan el tiempo de inactividad, riesgo de garantía y retrabajo impredecible. También obtendrá una práctica lista de verificación de selección, una tabla comparativa de materiales aislantes comunes, y una sección de preguntas frecuentes que aborda "¿qué salió mal?" escenarios.
Materiales de aislamiento eléctrico en motoresIncluye todos los componentes no conductores que evitan que la corriente tome el camino equivocado. Esto significa no sólo piezas visibles como revestimientos de ranuras y papel fase, sino también cintas, fundas, cuñas, cordones para atar, barnices, impregnaciones. resinas y compuestos que protegen los devanados durante toda la vida útil del motor.
El mayor error es tratar el aislamiento como un solo producto. En realidad, el rendimiento del aislamiento de un motor proviene de unsistema coordinado:
Si está comprando materiales, construyendo motores o gestionando el mantenimiento, probablemente se haya enfrentado al menos a uno de estos:
Una comprensión práctica deMateriales de aislamiento eléctrico en motoresle ayuda a centrarse en los verdaderos impulsores del fracaso, por lo tanto, gasta dinero donde evita el tiempo de inactividad, no donde solo queda bien en una hoja de datos.
Piense en el devanado de un motor como tres capas de protección, cada una con diferentes tipos de tensión:
Sus elecciones de materiales deben coincidir con el perfil de estrés. Por ejemplo, un motor en un ambiente húmedo puede necesitar una fuerte resistencia a la humedad y calidad de impregnación, mientras que un motor accionado por VFD puede priorizar la resistencia de descarga y un aislamiento de giro robusto.
A continuación se muestra una práctica tabla comparativa que le ayudará a relacionar materiales con casos de uso. La mejor elección depende de la clase de voltaje, clase de temperatura, ciclo de trabajo y medio ambiente.
| Tipo de material | Formas típicas | Fortalezas | Vigilancias | Aplicaciones comunes de motores |
|---|---|---|---|---|
| Compuestos de película de poliéster | Película, laminado, láminas flexibles. | Buena resistencia eléctrica, espesor estable, fácil procesamiento. | Daño en los bordes si se manipula con brusquedad; Los límites de temperatura dependen del diseño compuesto. | Revestimientos de ranuras, separadores de fases, aislamiento entre capas |
| Compuestos de papel de aramida | Papel, laminados | Alta resistencia térmica, buen rendimiento mecánico. | El costo puede ser mayor; Requiere un procesamiento limpio para una mejor adhesión/impregnación. | Motores de alta temperatura, aplicaciones de servicio pesado, entornos exigentes |

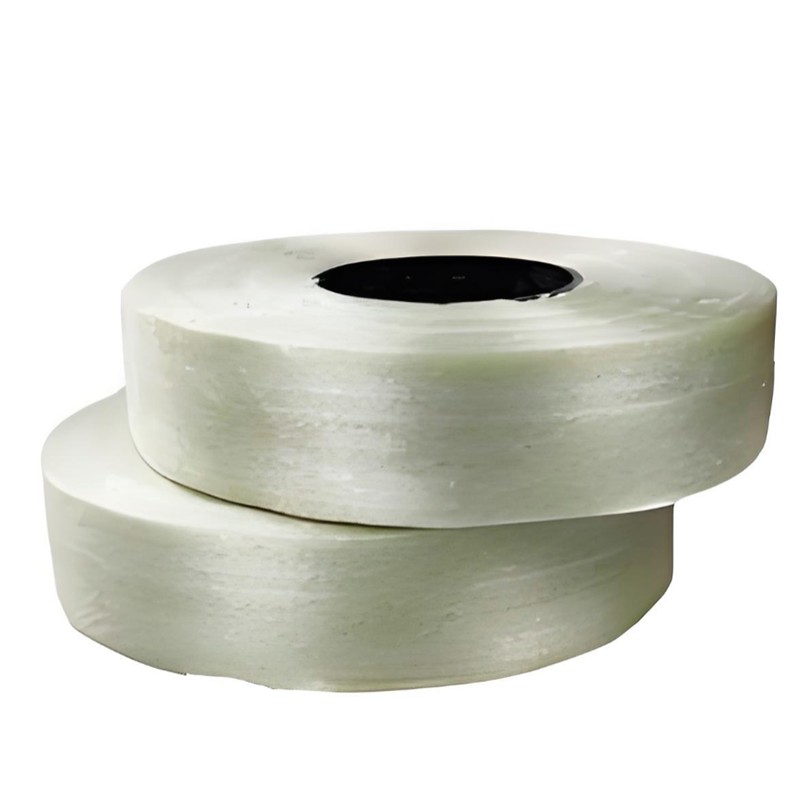

| Fibra de vidrio (con resina) | Funda, cinta, tela | Excelente resistencia al calor y refuerzo mecánico. | Puede ser abrasivo; Requiere una combinación adecuada de resina y barniz. | Funda de alambre, refuerzo de devanado final, encuadernación |
| Aislamiento a base de mica | Cintas, láminas, compuestos. | Excelente rendimiento de alto voltaje y resistencia a la descarga | Complejidad del procesamiento; Cuestión de control de espesor e impregnación. | Bobinas de media/alta tensión, zonas críticas de aislamiento |
| Barniz de impregnación/resina | Barniz por inmersión y horneado, resina VPI | Bloquea los devanados, mejora la rigidez dieléctrica, bloquea los caminos de la humedad. | Sensible al proceso: la viscosidad, el perfil de curado y la limpieza son decisivos | Impregnación del estator, estabilización del devanado final, protección contra la humedad. |

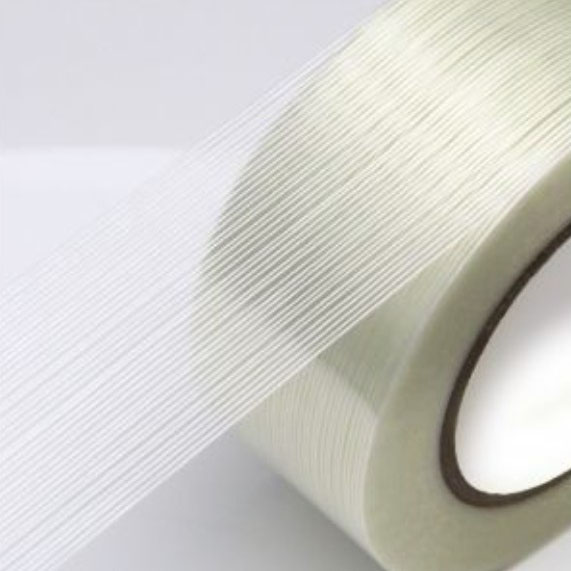

| Cintas elastoméricas/especiales | Cinta aislante, cinta adhesiva | Aplicación rápida, buena adaptabilidad, refuerzo específico | Envejecimiento del adhesivo bajo calor; la compatibilidad con el barniz es importante | Salidas de plomo, bandas en espiral, protección contra la abrasión. |
Un diseño de aislamiento confiable suele combinar varios materiales. Por ejemplo, un revestimiento de ranura resistente se puede combinar con papel fase y funda de fibra de vidrio en las salidas de plomo, luego reforzada con un barniz debidamente curado. Esta es la razónMateriales de aislamiento eléctrico en motoresdebe evaluarse como un paquete integrado.
A continuación se muestra un flujo de trabajo de selección que realmente puede utilizar, ya sea que esté diseñando un motor nuevo o reemplazando el aislamiento durante una reparación.
Consejo práctico:Si utiliza motores accionados por inversor, preste especial atención a la robustez entre espiras y a la resistencia de descarga. Un motor puede pasar pruebas de hipot básicas y aún así se degradan rápidamente si los tiempos de aumento de voltaje y los picos repetitivos atacan los puntos débiles.
Muchos compradores también quieren una cadena de suministro estable y repetible. Aquí es donde trabajar con un fabricante especializado puede reducir la variabilidad.Suzhou Hanyao nuevos materiales Co., Ltd.se centra en los materiales aislantes utilizados en los sistemas de motores, lo que puede resultar útil cuando necesite control de espesor consistente, comportamiento de procesamiento confiable y opciones de materiales que se adaptan a diferentes perfiles de trabajo del motor.
Un sólido programa de inspección entrante evita dolores de cabeza posteriores. Dependiendo de su aplicación, considere estas comprobaciones paraMateriales de aislamiento eléctrico en motores:
Si observa variaciones entre lotes, no culpe únicamente al material. Comprobar las condiciones de almacenamiento (humedad y temperatura), manipulación daños en los bordes y si la viscosidad del barniz y el perfil de curado variaron con el tiempo. El rendimiento del aislamiento es extremadamente sensible al proceso.
Las fallas de aislamiento a menudo parecen misteriosas en el campo, pero generalmente se remontan a algunos patrones repetibles:
Si solo arreglas una cosa:Reducir los huecos y los puntos débiles. Muchas fallas eléctricas comienzan en pequeños espacios de aire, bordes afilados o capas mal unidas. Un mejor control de la impregnación y prácticas de ensamblaje disciplinadas a menudo brindan enormes ganancias en confiabilidad.
para comprarMateriales de aislamiento eléctrico en motorescon menos sorpresas, utilice esta lista de verificación cuando compare proveedores o apruebe un nuevo material:
El objetivo es simple: el aislamiento debería reducir el coste total de propiedad, no sólo el precio de compra. Cuando se trata el aislamiento como un sistema, Tomará menos decisiones “baratas hoy, caras mañana”.
Elegir según un único parámetro (como la clase de temperatura) ignorando el entorno, el estrés mecánico y el proceso de fabricación. Un material puede tener “altas temperaturas” y aun así fallar prematuramente debido a la humedad, la abrasión por vibración o la mala compatibilidad de la resina.
Las pruebas de fábrica a menudo validan la rigidez dieléctrica inmediata, pero las fallas en el campo con frecuencia son provocadas por mecanismos de envejecimiento: ciclos de calor, contaminación, entrada de humedad y movimiento de bobinado. Estos problemas se acumulan hasta que el margen de aislamiento colapsa.
Muchas veces sí. Los tiempos rápidos de aumento de voltaje y los picos repetitivos pueden estresar el aislamiento entre espiras y acelerar los daños relacionados con la descarga. Es especialmente importante reforzar los puntos débiles y mejorar la calidad de la impregnación.
Concéntrese en la protección y dureza de los bordes: elija revestimientos con mejor resistencia al desgarro, controle las herramientas de corte y las rebabas, y revise los bordes de las ranuras. También verifique la uniformidad del espesor para evitar situaciones de "demasiado apretado para insertar" que provoquen daños.
Pregunte por rangos de tolerancia típicos, prácticas de trazabilidad de lotes y orientación sobre compatibilidad de procesos (corte, conformado, impregnación, curado). Un proveedor que comprenda el sistema completo de aislamiento del motor puede ayudarlo a prevenir modos de falla ocultos.
Los motores viven vidas difíciles: el calor, la vibración, las sobretensiones eléctricas y los entornos desordenados empujan el aislamiento hacia la falla. La buena noticia es que Los problemas de aislamiento rara vez son aleatorios. Con un enfoque sistémico para Materiales de aislamiento eléctrico en motores, puedes mejorar confiabilidad, reducir el retrabajo y estabilizar la calidad en todos los lotes de producción y ciclos de reparación.
Si necesita ayuda para seleccionar un paquete de aislamiento práctico para su tipo de motor y condiciones de funcionamiento, contáctanospara discutir su nivel de voltaje, entorno, objetivo térmico y método de proceso, para que pueda pasar de "debería funcionar" a "sigue funcionando".
