Se confía en los transformadores de aceite para un rendimiento estable, pero la mayoría de las averías inesperadas no comienzan con “problemas de aceite”: comienzan cuando el aislamiento envejece silenciosamente, absorbe humedad o pierde resistencia mecánica. Si está seleccionando materiales, gestionando una reparación o intentando evitar fallas repetidas, el sistema de aislamiento es donde se gana (o se pierde) la confiabilidad.
Esta guía explica cómoMateriales de aislamiento eléctrico en transformadores tipo aceitetrabajar juntos como un sistema (papel, cartón prensado, espaciadores, componentes de barrera y opciones de alta temperatura) y cómo elegirlos en función del calor, el riesgo de humedad, el margen de seguridad dieléctrica y las cargas mecánicas. Obtendrá reglas de decisión prácticas, una tabla comparativa, patrones de fallas comunes, consejos de mantenimiento y preguntas frecuentes diseñadas para compradores, ingenieros y equipos de mantenimiento que desean menos interrupciones y una vida útil más larga del transformador.
El problema que comparten muchos operadores es brutalmente simple: los transformadores tienden a fallar en el peor momento posible. Y cuando lo hacen, el daño rara vez es “una sola parte mala”. Generalmente es una reacción en cadena que comienza con el envejecimiento del aislamiento:
En otras palabras,Materiales de aislamiento eléctrico en transformadores tipo aceiteno son un detalle de fondo: son el "soporte vital" del transformador. Elige bien y comprarás años. Elige mal y te comprarás problemas.
Los transformadores de aceite dependen de una defensa en capas. Cada capa realiza un trabajo diferente y los mejores resultados se obtienen cuando los materiales son compatibles con el aceite, estables a la temperatura de funcionamiento y lo suficientemente fuertes para sobrevivir al estrés mecánico.
Qué debe lograr el sistema de aislamiento:
Una mentalidad práctica: si cambia una pieza (tipo de papel, grosor del cartón prensado, patrón de adhesivo, geometría del espaciador), verifique qué efecto tiene ese cambio en el tiempo de secado, la impregnación de aceite, los espacios libres y la presión de la abrazadera mecánica. Aquí es donde muchos proyectos que “se veían bien en el papel” fracasan.
A continuación se muestran las familias de aislamiento más utilizadas en diseños llenos de aceite. Su lista exacta de materiales depende de la clase de voltaje, la estructura del devanado, la clase térmica objetivo y el método de fabricación, pero estos componentes básicos aparecen una y otra vez.
Si su operación sufre de calor ambiental elevado, ciclos de carga frecuentes o períodos de mantenimiento limitados, considere que la selección de materiales no se trata solo de la rigidez dieléctrica "hoy". Se trata de la tasa de envejecimiento a lo largo de los años.
Esta es la forma sencilla de elegirMateriales de aislamiento eléctrico en transformadores tipo aceitesin quedar atrapado en afirmaciones de marketing: comience con su perfil de estrés real, no con el catálogo.
1) Comportamiento de temperatura y sobrecarga.
2) Riesgo de humedad y aspectos prácticos del secado.
3) Esfuerzos mecánicos y fuerzas de cortocircuito.
4) Distribución de tensiones eléctricas.
Si desea un atajo práctico: cuando las fallas se repiten, generalmente es humedad + calor + contaminación actuando juntos. Una mejor selección del aislamiento (y un mejor control del proceso) rompe ese triángulo.
| familia de materiales | Aplicaciones típicas | Fortalezas clave | Vigilancias |
|---|---|---|---|

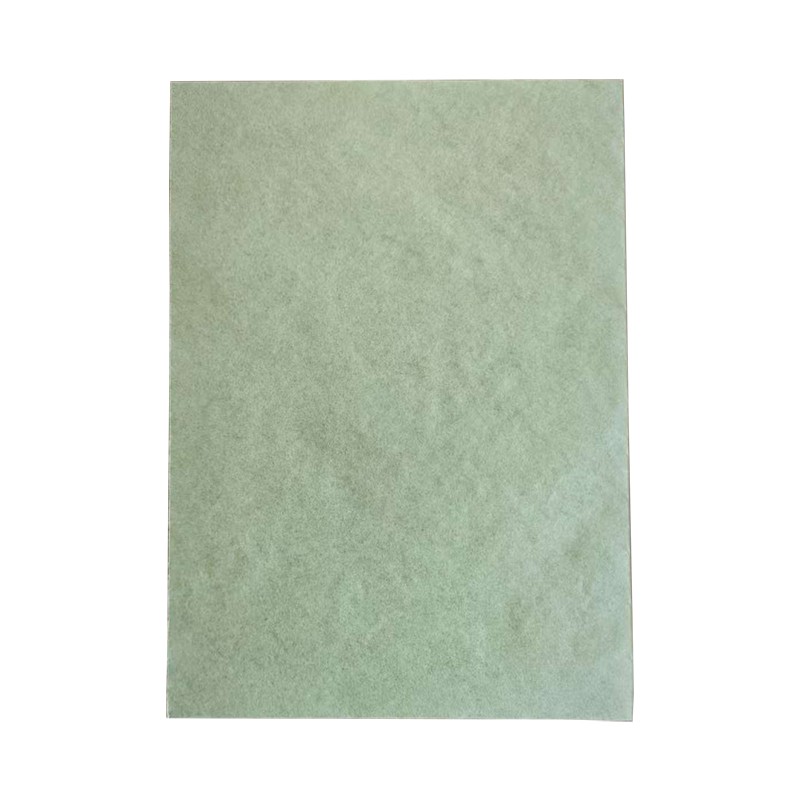

| Papel aislante de celulosa | Aislamiento vuelta a vuelta y en capas. | Excelente rendimiento dieléctrico en seco e impregnado de aceite; rentable | Sensible a la humedad; El envejecimiento se acelera con el calor y el oxígeno. |
| Papel crepé (celulosa) | Aislamiento de plomo, envoltura de piezas irregulares. | Estirable y conformable; reduce las arrugas y los espacios | Todavía sensible a la humedad; necesita buena impregnación |

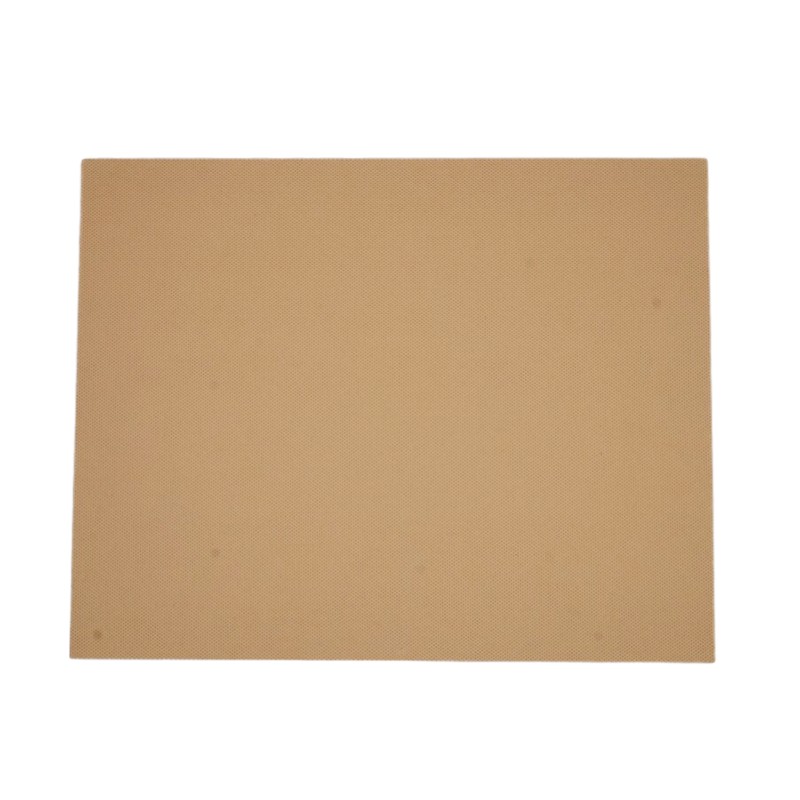

| Cartón prensado / tablero laminado | Barreras, espaciadores, anillos terminales, estructuras de conductos de aceite. | Soporte mecánico + aislamiento; ayuda a mantener espacios libres bajo estrés | Mayor tiempo de secado; El espesor y la densidad afectan el procesamiento. |
| Estructuras de barrera/cilindro | Control de campo, regiones de alto estrés. | Mejora la distribución del estrés eléctrico; reduce el riesgo de descarga localizada | Sensible al diseño; La mala geometría puede atrapar aceite o crear puntos de tensión afilados. |
| Papel de aramida/aislamiento de alta temperatura. | Diseños de alto margen térmico, ciclos de trabajo severos | Mejor rendimiento a temperaturas más altas; soporta una vida más larga bajo calor | Mayor costo; Debe confirmar la compatibilidad del aceite y el ajuste del proceso. |
| Papeles adhesivos para pegar | Estabilidad de la capa, comodidad de montaje | Reduce los cambios; puede mejorar la robustez del bobinado | Si se adhiere demasiado, puede reducir el flujo de aceite y ralentizar el secado. |
Si alguna vez se ha preguntado: "¿Por qué falló cuando las pruebas de aceite parecían correctas?" - no estás solo. Los fallos de aislamiento pueden ocultarse hasta que se produce un evento desencadenante. A continuación se muestran patrones que a menudo se corresponden con causas reales:
Consejo de campo:Al solucionar problemas, no trate el aislamiento como algo pasivo. Pregunte "¿Dónde está el mayor estrés eléctrico?" y "¿Dónde está el punto más caliente?" Esas dos ubicaciones explican la mayoría de los fracasos repetidos.
Comprar materiales aislantes por “espesor y precio” es la forma en que el riesgo oculto se cuela en un transformador. Utilice esta lista de verificación para reducir sorpresas:
Si busca aislamiento para producción o reacondicionamiento, trabajar con un proveedor que comprenda las realidades del ensamblaje de transformadores puede acortar los plazos de entrega y reducir el retrabajo.Suzhou Hanyao nuevos materiales Co., Ltd.admite el suministro de material de aislamiento de transformadores de tipo aceite y puede proporcionar componentes convertidos y conjuntos de materiales compatibles para estructuras de barrera y devanados comunes.
P1: ¿El aislamiento del transformador tiene que ver principalmente con la rigidez dieléctrica?
La rigidez dieléctrica es esencial, pero la confiabilidad a largo plazo depende igualmente del envejecimiento térmico, el comportamiento de la humedad y la estabilidad mecánica. Un material puede probar su resistencia en un laboratorio y aun así fallar temprano en servicio si atrapa humedad, se deforma al sujetarlo o se degrada más rápido en temperaturas de puntos calientes.
P2: ¿Por qué la humedad causa tantos problemas en los transformadores de aceite?
La humedad reduce la rigidez dieléctrica y acelera el envejecimiento de la celulosa. También aumenta la posibilidad de descarga parcial al cambiar la distribución de la tensión eléctrica y fomentar el seguimiento. La parte complicada es que la humedad puede quedar atrapada en componentes más gruesos a menos que el secado y la impregnación se realicen correctamente.
P3: ¿Cuándo debería considerar mejoras en el aislamiento de alta temperatura?
Considere actualizaciones cuando la temperatura del punto caliente sea alta, las sobrecargas sean frecuentes, la temperatura ambiente sea dura o el transformador deba funcionar de manera confiable con un tiempo de inactividad mínimo. Los materiales de alta temperatura pueden proporcionar un margen térmico adicional y un envejecimiento lento, pero deben ajustarse a su proceso de impregnación de aceite y a las holguras de diseño.
P4: ¿Por qué algunos transformadores reparados vuelven a fallar rápidamente?
Muchas fallas repetidas rápidamente ocurren porque la reparación se enfoca en los síntomas (reemplazo de aceite, un área dañada visible) pero no en la causa raíz: distribución de humedad, fuentes de contaminación, problemas de geometría que concentran la tensión eléctrica o soportes mecánicos debilitados que permiten el movimiento del devanado.
P5: ¿Cuál es la forma más sencilla de reducir el riesgo de aislamiento durante la adquisición?
Trate el aislamiento como un sistema: solicite una calidad constante del lote, confirme el embalaje para la protección contra la humedad, verifique la compatibilidad con sus pasos de secado e impregnación de aceite y asegúrese de que las propiedades mecánicas coincidan con las fuerzas que su transformador puede ver. El proveedor adecuado puede ayudarle a combinar los materiales con su diseño en lugar de tener que adivinar.
Si estas evaluandoMateriales de aislamiento eléctrico en transformadores tipo aceitePara construcciones nuevas o remodelaciones, una pequeña mejora en el ajuste del material y la compatibilidad del proceso puede traducirse en años de vida útil adicional.
DecirSuzhou Hanyao nuevos materiales Co., Ltd.su tipo de transformador, clase de voltaje, expectativas de puntos calientes y los componentes de aislamiento que necesita, ycontáctanospara discutir opciones de materiales adecuados y acuerdos de suministro para su proyecto.
